biz-Streamマニュアル XMLページレイアウトタグ リファレンス 第11章 バーコード 11.14 CVS-EAN128<barcode-cvs-ean128>

11.14 CVS-EAN128<barcode-cvs-ean128>


11.14.1機能説明

コンビニエンスストア(CVS)での公共料金等の払い込み用紙で用いられるバーコードです。



11.14.2属性説明

属性名指定説明指定内容初期値
name任意名前CDATA-
x任意X座標CDATA
y任意Y座標CDATA
width任意バーコードの幅CDATA
height任意バーコードの高さCDATA
font-size任意ヒューマンコードの
フォントサイズ
CDATA8
orientation任意回転角度CDATA
  • (注)初期値:出荷時のXML デフォルト情報(default_values.properties)値を表します。ユーザにより値の変更が行われた場合は内容が異なります。


11.14.3記述例

barcode-cvs-ean128サンプル1

barcode-cvs-ean128サンプル1
(『<biz-Stream_home>/sample/xml/barcode-CVS-EAN128/barcode-CVS-EAN128Sample1.xml』)

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Width="100mm" Height="120mm" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">

    <!-- 枠線(青色) -->
    <Square Width="90" Height="115" X="3" Y="3" LineColor="0,0,255" LineWidth="0.5" FillColor="204,204,204" LineStyle="Solid"/>

    <!-- 43桁 -->
    <barcode-cvs-ean128 name="barcode1" x="9" y="85" width="60mm" height="22.88mm">0123456789012345678901234567890123456789012</barcode-cvs-ean128>

    <!-- 高さ30mm -->
    <barcode-cvs-ean128 name="barcode3" x="9" y="45" width="60mm" height="30mm" font-size="8">0123456789012345678901234567890123456789abcd</barcode-cvs-ean128>

    <!-- フォント11pt -->
    <barcode-cvs-ean128 name="barcode4" x="9" y="10" width="60mm" height="22.88mm" font-size="11">01234567890123456789012345678901234567890123</barcode-cvs-ean128>

</Layout>

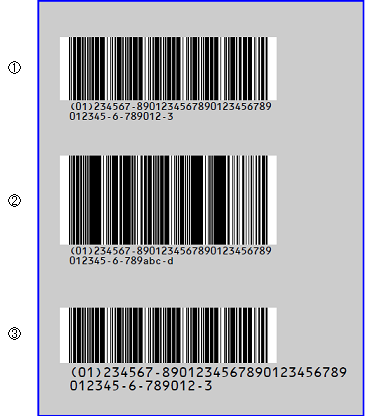

生成されるPDF
(『<biz-Stream_home>/sample/xml/barcode-CVS-EAN-128/barcode-CVS-EAN128Sample1.pdf』)


barcode-cvs-ean128サンプル1
