4.3 リンク付きイメージ<LinkImage>

4.3.1機能説明
4.3.2属性説明
4.3.3記述例

4.3.1機能説明

リンク先（URI）を付加したイメージの定義を行います。LinkImageタグのcontent（#PCDATA）には、使用するイメージファイル名を指定します。

4.3.2属性説明

属性名	指定	説明	型	指定内容	初期値
Name	任意	名前	CDATA		－
Width	任意	イメージの幅	CDATA		実サイズ
Height	任意	イメージの高さ	CDATA		実サイズ
X	任意	X座標	CDATA		0
Y	任意	Y座標	CDATA		0
Unit	任意	単位	(Choice)	mm / cm / in / px / pt	mm
Format	任意	色空間	(Choice)	rgb / cmyk ※1	cmyk
Uri	必須	リンク先（URI）数値の場合、文書内のページへリンク	CDATA		－
Depth	任意	色階調	(Choice)	1 / 2 / 4 / 8	8
GrayScale	任意	グレースケール	(Choice)	true / false　※2	false
Rate	任意	拡大縮小率	CDATA	※3	0

（注）初期値：出荷時のXMLデフォルト情報（default_values.properties）値を表します。ユーザにより値の変更が行われた場合は内容が異なります。

※1Format属性値により、イメージ処理で使用されるパッケージ(AWT or ACI)が異なります。また、対応できるファイルタイプも異なります。詳細は「4.2 イメージ<image>」の対応表を参照してください。
※2グレースケールをtrueにした場合に使用されるアルゴリズムはpdf.propertiesのgrayscale.algorithmの項目にてNTSC加重平均法またはRGB平均法を選択できます。
※3Rate：サイズが明示的にレイアウト定義中に定義されている場合、Rateの指定値は無視され前者のサイズが使用されます。

4.3.3記述例

LinkImageサンプル1

LinkImageサンプル1（『<biz-Stream_home>/sample/xml/LinkImage/LinkImageSample1.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="LinkImageSample1" Width="50" Height="50" X="10" Y="10" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <!-- 外枠(青線) -->

    <Square Width="30" Height="30" LineColor="14,0,176" FillColor="204,204,204" LineStyle="Solid"/>

    <!-- イメージ -->

    <LinkImage Width="9.7" Height="8.527" X="10" Y="10" Format="cmyk" Uri="http://www.brainsellers.com">${base-dir}/sample/xml/LinkImage/sample1.jpg</LinkImage>
</Layout>

<LinkImage Width="9.7" Height="8.527" X="10" Y="10" Format="cmyk" Uri="http://www.brainsellers.com">${base-dir}/sample/xml/LinkImage/sample1.jpg</LinkImage>

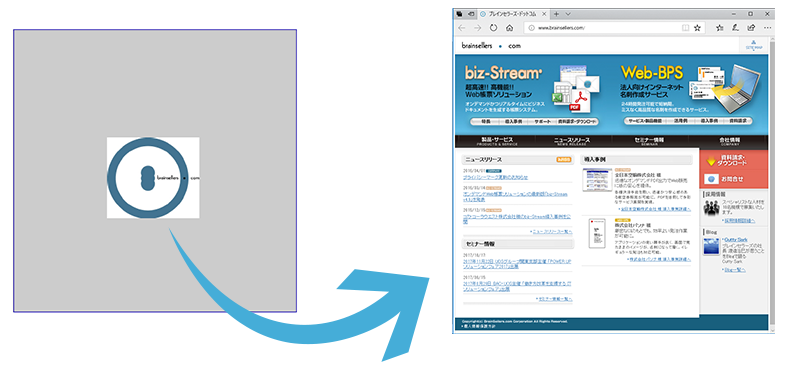

生成されるPDF（『<biz-Stream_home>/sample/xml/LinkImage/LinkImageSample1.pdf』）

サンプル1

Uri属性でリンク先
（http://www.brainsellers.com）が指定されているため、PDF上からブラウザを起動し、リンク先を表示します。

biz-Streamでは、イメージの指定として次の要素が用意されています。

イメージ：　　　　　　　Imageタグ
リンク付きイメージ：　　LinkImageタグ
白黒2値イメージ：　　　 MonochromeImageタグ
CCITTFaxイメージ：　　CCITTFaxXImageタグ
