11.12 PDF417<barcode-pdf417>

11.11.1機能説明
11.11.2属性説明
11.11.3記述例

11.11.1機能説明

アメリカを中心に普及している2次元バーコードです。米国自動車工業会（AIAG）、米国電子部品工業会（EIA）、米国家具製造工業会（AFMA）や米国国防省に標準採用されています。ASCII文字や数字の他にバイナリデータなど大容量格納できます。

11.11.2属性説明

属性名	指定	説明	型	指定内容	初期値
name	任意	名前	CDATA
x	任意	X座標	CDATA		0.0
y	任意	Y座標	CDATA		0.0
module-width	任意	モジュール幅	CDATA
module-height	任意	モジュール高さ	CDATA
width	任意	シンボル幅	CDATA
height	任意	シンボル高さ	CDATA
aspect-ratio	任意	シンボル高さ/幅比	CDATA
rows	任意	データ領域行数	CDATA
columns	任意	データ領域列数	CDATA
error-correction-level	任意	誤り訂正レベル	CDATA	0～8の整数	0
orientation	任意	回転角度	CDATA		0

（注）初期値：出荷時のXML デフォルト情報（default_values.properties）値を表します。ユーザにより値の変更が行われた場合は内容が異なります。

属性の設定方法につきましては、下記の表を参照してください。設定方法ごとに○の属性のみ指定してください。×の属性を指定した場合エラーになります。

	module-width	module-height	width	height	aspect-ratio	rows	columns
設定方法１	○	○	×	×	×	○	○
設定方法２	○	○	×	×	×	○	×
設定方法３	○	○	×	×	×	×	○
設定方法４	○	×	×	×	○	×	×
設定方法５	×	×	○	○	×	×	×

11.11.3記述例

barcode-pdf417サンプル1

barcode-pdf417サンプル1（『<biz-Stream_home>/sample/xml/barcode-pdf417/barcodepdf417Sample1.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Width="100mm" Height="130mm" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <!-- 枠線(青色) -->
    <Square Width="90" Height="115" X="5.644" Y="7.111" LineColor="0,0,255" LineWidth="0.5" FillColor="204,204,204" LineStyle="Solid"/>

    <!--設定方法1　モジュール幅、モジュール高さ、行数、列数の指定 -->
    <barcode-pdf417 name="pdf417_1" x="30" y="90" module-width="0.3" module-height="1.5" width="" height="" rows="10" columns="5">abcdefghijklmn</barcode-pdf417>

    <!-- 設定方法2　モジュール幅、モジュール高さ、行数の指定 -->
    <barcode-pdf417 name="pdf417_2" x="30" y="55" module-width="0.3" module-height="1.5" width="" height="" rows="10">abcdefghijklmn</barcode-pdf417>

    <!-- 設定方法4　モジュール幅、シンボル高さ/幅比の指定 -->
    <barcode-pdf417 name="pdf417_3" x="30" y="20" module-width="0.2" width="" height="" aspect-ratio="1">abcdefghijklmn</barcode-pdf417>

</Layout>

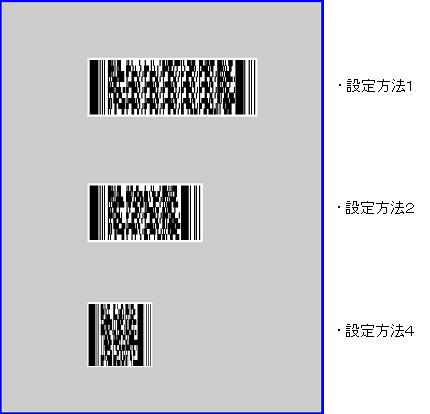

生成されるPDF（『<biz-Stream_home>/sample/xml/barcode-pdf417/barcodepdf417Sample1.pdf』

barcode-pdf417サンプル1
