5.9 星<Star>

5.9.1機能説明
5.9.2属性説明
5.9.3記述例

5.9.1機能説明

星の定義を行います。

5.9.2属性説明

属性名	指定	説明	型	指定内容	初期値
Name	任意	名前	CDATA		－
X	任意	X座標	CDATA		0
Y	任意	Y座標	CDATA		0
Unit	任意	単位	(Choice)	mm / cm / in / px / pt	mm
LineColor	任意	線の色	CDATA		－
LineWidth	任意	線の幅	CDATA		0.1
FillColor	任意	塗りつぶし色	CDATA		－
Radius	必須	半径	CDATA		－
LineStyle	任意	線のスタイル	(Choice)	「6.2　線<Line>」にある属性説明の「LineStyle属性」を参照	Solid

（注）初期値：出荷時のXMLデフォルト情報（default_values.properties）値を表します。ユーザにより値の変更が行われた場合は内容が異なります。

5.9.3記述例

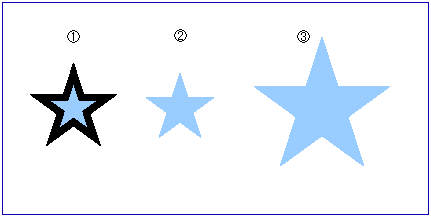

Starサンプル1

Starサンプル1（『<biz-Stream_home>/sample/xml/Star/StarSample.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="StarSample1" Width="100" Height="100" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <!-- 外枠(青線) -->

    <Square Width="60" Height="30" X="10" Y="15" LineColor="14,0,176" LineStyle="Solid"/>

    <!-- 星 -->

    <Star Name="Star1" X="20" Y="30" LineColor="0,0,0" LineWidth="1" FillColor="153,204,255" Radius="5" LineStyle="Solid"/>

    <Star Name="Star2" X="35" Y="30" FillColor="153,204,255" Radius="5" LineStyle="Solid"/>

    <Star Name="Star3" X="55" Y="30" FillColor="153,204,255" Radius="10" LineStyle="Solid"/>

</Layout>
