biz-Streamマニュアル › XMLページレイアウトタグ リファレンス › 第6章 線 › 6.2 線<Line>

6.2 線<Line>


6.1.1機能説明

直線の定義を行います。



6.1.2属性説明

属性名 指定 説明 型 指定内容 初期値
Name 任意 名前 CDATA －
X 任意 領域のX座標 CDATA 0
Y 任意 領域のY座標 CDATA 0
StartX 必須 始点X座標 CDATA 0
StartY 必須 終点Y座標 CDATA 0
EndX 必須 始点X座標 CDATA 0
EndY 必須 終点Y座標 CDATA 0
Width 任意 領域の幅 CDATA －
Height 任意 領域の高さ CDATA －
Unit 任意 単位 (Choice) mm / cm / in / px / pt mm
Horizon 任意 配置（水平方向） (Choice) left / center / right left
Vertical 任意 配置（垂直方向） (Choice) top / center / bottom bottom
LineWidth 任意 線幅 CDATA 0.1
LineColor 任意 線の色 CDATA 0
LineStyle 任意 線のスタイル (Choice) Solid / Border / Border2 / Borderx2 / Center / Center2 / Centerx2 / Continuous / DashDot / DashDot2 / DashDotx2 / Dashed / Dashed2 / Dashedx2 / Divide / Divide2 / Dividex2 / Dot / Dot2 / Dotx2 / Hidden / Hidden2 / Hiddenx2 / Phantom / Phantom2 / Phantomx2 Solid
  • （注）初期値：出荷時のXML デフォルト情報（default_values.properties）値を表します。ユーザにより値の変更が行われた場合は内容が異なります。


6.1.3記述例

直線サンプル1

描画領域（X，Y，Width，Heightの各属性）を指定しないケースのサンプルです。

直線サンプル1（『<biz-Stream_home>/sample/xml/Line/LineSample1.xml』）


<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="LineSample1" Width="80" Height="60" X="10" Y="10" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <!-- 枠線(青線) -->

    <Square Width="50" Height="35" LineColor="14,0,176" LineStyle="Solid"/>

    <!-- (1)Line1 -->

    <Line Name="Line1" StartX="10" StartY="10" EndX="20" EndY="10" Horizon="left" Vertical="bottom" LineStyle="Solid"/>

    <!-- (2)Line2 -->

    <Line Name="Line2" StartX="10" StartY="10" EndX="20" EndY="20" Horizon="left" Vertical="bottom" LineStyle="Solid"/>

    <!-- (3)Line3 -->

    <Line Name="Line3" StartX="10" StartY="10" EndX="10" EndY="20" Horizon="left" Vertical="bottom" LineStyle="Solid"/>

    <!-- (4)Line4 -->

    <Line Name="Line4" StartX="30" StartY="10" EndX="40" EndY="10" Horizon="left" Vertical="bottom" LineWidth="0" LineStyle="Solid"/>

    <!-- (5)Line5 -->

    <Line Name="Line5" StartX="30" StartY="15" EndX="40" EndY="15" Horizon="left" Vertical="bottom" LineWidth="1" LineStyle="Solid"/>

    <!-- (6)Line6 -->

    <Line Name="Line6" StartX="30" StartY="20" EndX="40" EndY="20" Horizon="left" Vertical="bottom" LineWidth="2" LineStyle="Solid"/>

    <!-- (7)Line7 -->

    <Line Name="Line7" StartX="30" StartY="25" EndX="40" EndY="25" Horizon="left" Vertical="bottom" LineColor="102,102,102" LineWidth="3" LineStyle="Solid"/>

</Layout>

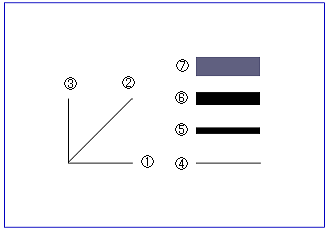

生成されるPDF（『<biz-Stream_home>/sample/xml/Line/LineSample1.pdf』）


Lineサンプル1
  • ①Line1（横線）：StartX = "10"，EndX = "20"
  • ②Line2（斜め線）：StartX = "10"，EndX = "20"，
    StartY = "10"，EndY ="20"
  • ③Line3（縦線）：StartY = "10"，EndY = "20"
  • ④Line4：LineWidth = "0"
  • ⑤Line5：LineWidth = "1"
  • ⑥Line6：LineWidth = "2"
  • ⑦Line7：LineWidth = "3"，LineColor = "40"

直線サンプル2

領域（X，Y，Width，Heightの各属性）を指定するケースのサンプルです。


  1. StartX，StartY，EndX，EndYは、領域の座標（X，Y）で指定されている位置を基点（0,0）として計算します。（例：Line1、2）
  2. 垂直方向配置（Vertical属性）、水平方向配置（Horizon属性）は領域内で行われますが、StartX，StartY，EndX，EndYで指定された座標を考慮した上での配置となります。
    （例：Line3、4、5、6）

直線サンプル2（『<biz-Stream_home>/sample/xml/Line/LineSample2.xml』）


<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="LineSample2" Width="110" Height="100" X="10" Y="10" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <Square Width="80" Height="52" LineColor="14,0,176" LineStyle="Solid"/>

    <!-- (1)Line1 -->

    <Square Width="30" Height="10" X="5" Y="5" LineColor="102,102,102" LineStyle="Solid"/>

    <Line Name="Line1" Width="30" Height="10" X="5" Y="5" StartX="0" StartY="0" EndX="20" EndY="0" Horizon="left" Vertical="bottom" LineWidth="1" LineStyle="Solid"/>

    <!-- (2)Line2 -->

    <Square Width="30" Height="10" X="5" Y="20" LineColor="102,102,102" LineStyle="Solid"/>

    <Line Name="Line2" Width="30" Height="10" X="5" Y="20" StartX="5" StartY="5" EndX="25" EndY="5" Horizon="left" Vertical="bottom" LineWidth="1" LineStyle="Solid"/>

    <!-- (3)Line3 -->

    <Square Width="30" Height="10" X="5" Y="35" LineColor="102,102,102" LineStyle="Solid"/>

    <Line Name="Line3" Width="30" Height="10" X="5" Y="35" StartX="5" StartY="0" EndX="25" EndY="0" Horizon="right" Vertical="center" LineWidth="1" LineStyle="Solid"/>

    <!-- (4)Line4 -->

    <Square Width="30" Height="10" X="45" Y="5" LineColor="102,102,102" LineStyle="Solid"/>

    <Line Name="Line4" Width="30" Height="10" X="45" Y="5" StartX="0" StartY="0" EndX="20" EndY="0" Horizon="left" Vertical="center" LineWidth="1" LineStyle="Solid"/>

    <!-- (5)Line5 -->

    <Square Width="30" Height="10" X="45" Y="20" LineColor="102,102,102" LineStyle="Solid"/>

    <Line Name="Line5" Width="30" Height="10" X="45" Y="20" StartX="20" StartY="0" EndX="0" EndY="0" Horizon="center" Vertical="center" LineWidth="1" LineStyle="Solid"/>

    <!-- (6)Line6 -->

    <Square Width="30" Height="10" X="45" Y="35" LineColor="102,102,102" LineStyle="Solid"/>

    <Line Name="Line6" Width="30" Height="10" X="45" Y="35" StartX="0" StartY="0" EndX="20" EndY="0" Horizon="right" Vertical="center" LineWidth="1" LineStyle="Solid"/>

</Layout>

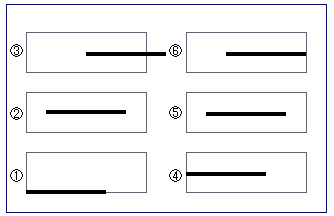

生成されるPDF（『<biz-Stream_home>/sample/xml/Line/LineSample2.pdf』）


Lineサンプル2

各Lineを囲む枠線および軸線は、X，Y，Width，Heightで指定された
描画領域を表します。

  • ①Line1
  • ②Line2
  • ③Line3
  • ④Line4
  • ⑤Line5
  • ⑥Line6
  • ※領域の座標を基点（0,0）として計算するため、
  • ①Line1：領域の座標（5,5）を基点（0,0）として、Start（0,0）・End（20,0）と指定しています。
  • ②Line2：領域の座標（5,20）を基点（0,0）として、Start（5,5）・End（25,5）と指定しています。
  • ※領域内で行われる配置は、StartX，StartY，EndX，EndYの座標を考慮した配置となります。
  • ③Line3：水平方向および、垂直方向の中央揃え配置が指定されていますが、Start（5,0）、End（25,0）が考慮されるため、長さ20の線が右揃え位置から水平方向に5ずれたものとなります。

直線サンプル3

スタイルを指定するケースのサンプルです。

直線サンプル3（『<biz-Stream_home>/sample/xml/Line/LineSample3.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="LineSample3" Width="125" Height="75" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <Square Width="110" Height="60" X="5" Y="5" LineColor="14,0,176" LineStyle="Solid"/>

    <Line StartX="10" StartY="60" EndX="102" EndY="60" Horizon="left" Vertical="bottom" LineStyle="Solid"/>

    <Line StartX="10" StartY="58" EndX="102" EndY="58" Horizon="left" Vertical="bottom" LineStyle="Border"/>

    <Line StartX="10" StartY="56" EndX="102" EndY="56" Horizon="left" Vertical="bottom" LineStyle="Border2"/>

    <Line StartX="10" StartY="54" EndX="102" EndY="54" Horizon="left" Vertical="bottom" LineStyle="Borderx2"/>

    <Line StartX="10" StartY="52" EndX="102" EndY="52" Horizon="left" Vertical="bottom" LineStyle="Center"/>

    <Line StartX="10" StartY="50" EndX="102" EndY="50" Horizon="left" Vertical="bottom" LineStyle="Center2"/>

    <Line StartX="10" StartY="48" EndX="102" EndY="48" Horizon="left" Vertical="bottom" LineStyle="Centerx2"/>

    <Line StartX="10" StartY="46" EndX="102" EndY="46" Horizon="left" Vertical="bottom" LineStyle="Continuous"/>

    <Line StartX="10" StartY="44" EndX="102" EndY="44" Horizon="left" Vertical="bottom" LineStyle="DashDot"/>

    <Line StartX="10" StartY="42" EndX="102" EndY="42" Horizon="left" Vertical="bottom" LineStyle="DashDot2"/>

    <Line StartX="10" StartY="40" EndX="102" EndY="40" Horizon="left" Vertical="bottom" LineStyle="DashDotx2"/>

    <Line StartX="10" StartY="38" EndX="102" EndY="38" Horizon="left" Vertical="bottom" LineStyle="Dashed"/>

    <Line StartX="10" StartY="36" EndX="102" EndY="36" Horizon="left" Vertical="bottom" LineStyle="Dashed2"/>

    <Line StartX="10" StartY="34" EndX="102" EndY="34" Horizon="left" Vertical="bottom" LineStyle="Dashedx2"/>

    <Line StartX="10" StartY="32" EndX="102" EndY="32" Horizon="left" Vertical="bottom" LineStyle="Divide"/>

    <Line StartX="10" StartY="30" EndX="102" EndY="30" Horizon="left" Vertical="bottom" LineStyle="Divide2"/>

    <Line StartX="10" StartY="28" EndX="102" EndY="28" Horizon="left" Vertical="bottom" LineStyle="Dividex2"/>

    <Line StartX="10" StartY="26" EndX="102" EndY="26" Horizon="left" Vertical="bottom" LineStyle="Dot"/>

    <Line StartX="10" StartY="24" EndX="102" EndY="24" Horizon="left" Vertical="bottom" LineStyle="Dot2"/>

    <Line StartX="10" StartY="22" EndX="102" EndY="22" Horizon="left" Vertical="bottom" LineStyle="Dotx2"/>

    <Line StartX="10" StartY="20" EndX="102" EndY="20" Horizon="left" Vertical="bottom" LineStyle="Hidden"/>

    <Line StartX="10" StartY="18" EndX="102" EndY="18" Horizon="left" Vertical="bottom" LineStyle="Hidden2"/>

    <Line StartX="10" StartY="16" EndX="102" EndY="16" Horizon="left" Vertical="bottom" LineStyle="Hiddenx2"/>

    <Line StartX="10" StartY="14" EndX="102" EndY="14" Horizon="left" Vertical="bottom" LineStyle="Phantom"/>

    <Line StartX="10" StartY="12" EndX="102" EndY="12" Horizon="left" Vertical="bottom" LineStyle="Phantom2"/>

    <Line StartX="10" StartY="10" EndX="102" EndY="10" Horizon="left" Vertical="bottom" LineStyle="Phantomx2"/>

    <Label Width="10" Height="2" X="104" Y="59.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Solid</Label>
    <Label Width="10" Height="2" X="104" Y="57.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Border</Label>
    <Label Width="10" Height="2" X="104" Y="55.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Border2</Label>
    <Label Width="10" Height="2" X="104" Y="53.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Borderx2</Label>
    <Label Width="10" Height="2" X="104" Y="51.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Center</Label>
    <Label Width="10" Height="2" X="104" Y="49.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Center2</Label>
    <Label Width="10" Height="2" X="104" Y="47.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Centerx2</Label>
    <Label Width="10" Height="2" X="104" Y="45.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Continuous</Label>
    <Label Width="10" Height="2" X="104" Y="43.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">DashDot</Label>
    <Label Width="10" Height="2" X="104" Y="41.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">DashDot2</Label>
    <Label Width="10" Height="2" X="104" Y="39.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">DashDotx2</Label>
    <Label Width="10" Height="2" X="104" Y="37.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Dashed</Label>
    <Label Width="10" Height="2" X="104" Y="35.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Dashed2</Label>
    <Label Width="10" Height="2" X="104" Y="33.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Dashedx2</Label>
    <Label Width="10" Height="2" X="104" Y="31.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Divide</Label>
    <Label Width="10" Height="2" X="104" Y="29.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Divide2</Label>
    <Label Width="10" Height="2" X="104" Y="27.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Dividex2</Label>
    <Label Width="10" Height="2" X="104" Y="25.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Dot</Label>
    <Label Width="10" Height="2" X="104" Y="23.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Dot2</Label>
    <Label Width="10" Height="2" X="104" Y="21.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Dotx2</Label>
    <Label Width="10" Height="2" X="104" Y="19.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Hidden</Label>
    <Label Width="10" Height="2" X="104" Y="17.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Hidden2</Label>
    <Label Width="10" Height="2" X="104" Y="15.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Hiddenx2</Label>
    <Label Width="10" Height="2" X="104" Y="13.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Phantom</Label>
    <Label Width="10" Height="2" X="104" Y="11.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Phantom2</Label>
    <Label Width="10" Height="2" X="104" Y="9.5" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="5" FontStyle="PLAIN" Narrow="horizon">Phantomx2</Label>
</Layout>

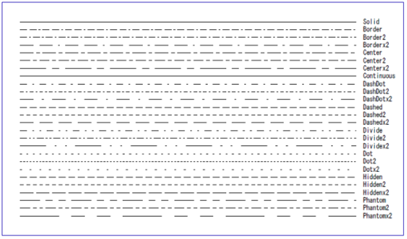

生成されるPDF（『<biz-Stream_home>/sample/xml/Line/LineSample3.pdf』）


Lineサンプル3
