5.8 菱形<Diamond>

5.8.1機能説明
5.8.2属性説明
5.8.3記述例

5.8.1機能説明

菱形の定義を行います。
菱形は、円（Circleタグ）と同じく中心点（円心）を座標として指定します。

5.8.2属性説明

属性名	指定	説明	型	指定内容	初期値
Name	任意	名前	CDATA		－
Width	必須	図形の幅	CDATA		－
Height	必須	図形の高さ	CDATA		－
X	任意	X座標	CDATA		0
Y	任意	Y座標	CDATA		0
Unit	任意	単位	(Choice)	mm / cm / in / px / pt	mm
LineColor	任意	線の色	CDATA		－
LineWidth	任意	線の幅	CDATA		0.1
FillColor	任意	塗りつぶし色	CDATA		－
LineStyle	任意	線のスタイル	(Choice)	「6.2　線<Line>」にある属性説明の「LineStyle属性」を参照	Solid

（注）初期値：出荷時のXMLデフォルト情報（default_values.properties）値を表します。ユーザにより値の変更が行われた場合は内容が異なります。

5.8.3記述例

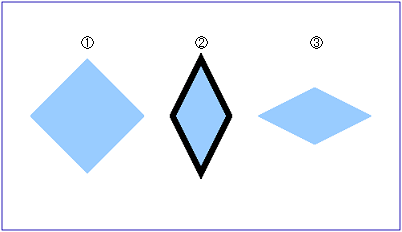

Diamondサンプル1

Diamondサンプル1（『<biz-Stream_home>/sample/xml/Diamond/DiamondSample1.xml』）


<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="DiamondSample1" Width="100" Height="60" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <!-- 外枠(青線) -->

    <Square Width="70" Height="40" X="10" Y="10" LineColor="14,0,176" LineStyle="Solid"/>

    <!-- 菱形 -->

    <Diamond Name="Diamond1" Width="20" Height="20" X="25" Y="30" FillColor="153,204,255" LineStyle="Solid"/>

    <Diamond Name="Diamond2" Width="10" Height="20" X="45" Y="30" LineColor="0,0,0" LineWidth="1" FillColor="153,204,255" LineStyle="Solid"/>

    <Diamond Name="Diamond3" Width="20" Height="10" X="65" Y="30" FillColor="153,204,255" LineStyle="Solid"/>

</Layout>
