5.10 多角形<Polygon>，<Vertex>

5.10.1機能説明
5.10.2属性説明
5.10.3記述例

5.10.1機能説明

多角形の定義を行います。子要素（Vertex）は、頂点分指定する必要があります。

5.10.2属性説明

1Polygon属性説明

属性名	指定	説明	型	指定内容	初期値
Name	任意	名前	CDATA		－
X	任意	X座標	CDATA		0
Y	任意	Y座標	CDATA		0
Unit	任意	単位	(Choice)	mm / cm / in / px / pt	mm
LineColor	任意	線の色	CDATA		－
LineWidth	任意	線の幅	CDATA		0
FillColor	任意	塗りつぶし色	CDATA		－
LineStyle	任意	線のスタイル	(Choice)	「6.2　線<Line>」にある属性説明の「LineStyle属性」を参照	Solid

2Vertex属性説明

属性名	指定	説明	型	指定内容	初期値
dx	必須	X座標	CDATA		0
dy	必須	Y座標	CDATA		0

（注）初期値：出荷時のXMLデフォルト情報（default_values.properties）値を表します。ユーザにより値の変更が行われた場合は内容が異なります。

5.10.3記述例

多角形サンプル1

多角形サンプル1（『<biz-Stream_home>/sample/xml/Polygon/PolygonSample1.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="PolygonSample1" Width="100" Height="100" X="10" Y="10" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <!-- 外枠(青線) -->

    <Square Width="70" Height="70" LineColor="14,0,176" LineStyle="Solid"/>

    <!-- Polygon1 -->

    <Polygon Name="Polygon1" X="10" Y="20" LineColor="0,0,0" FillColor="178,178,178" LineStyle="Solid">
        <Vertex dx="0" dy="0"/>

        <Vertex dx="25" dy="-15"/>

        <Vertex dx="50" dy="0"/>

        <Vertex dx="50" dy="20"/>

        <Vertex dx="25" dy="35"/>

        <Vertex dx="0" dy="20"/>

    </Polygon>
</Layout>

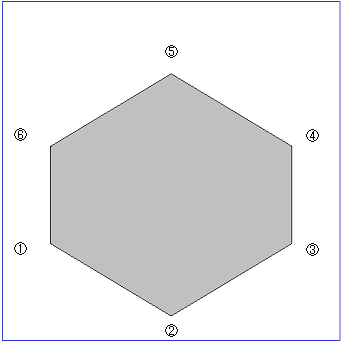

生成されるPDF（『<biz-Stream_home>/sample/xml/Polygon/PolygonSample1.pdf』）

Polygonサンプル1

頂点①　座標（0,0）
頂点②　座標（25,-15）
頂点③　座標（50,0）
頂点④　座標（50,20）
頂点⑤　座標（25,35）
頂点⑥　座標（0,20）

※Vertex（頂点）を指定した順序で、頂点を繋ぐ
線が引かれます。
指定順序にご注意ください。

polygonの座標：(10,20)が、子要素Vertexの基点（0,0）となります。
