5.7 三角形<Triangle>

5.7.1機能説明
5.7.2属性説明
5.7.3記述例

5.7.1機能説明

三角形の定義を行います。

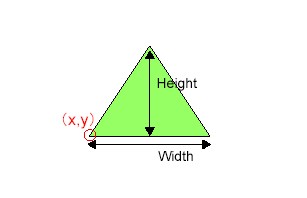

5.7.2属性説明

属性名	指定	説明	型	指定内容	初期値
Name	任意	名前	CDATA		－
Width	必須	図形の幅	CDATA		－
Height	必須	図形の高さ	CDATA		－
X	任意	X座標	CDATA		0
Y	任意	Y座標	CDATA		0
Unit	任意	単位	(Choice)	mm / cm / in / px / pt	mm
LineColor	任意	線の色	CDATA		－
LineWidth	任意	線の幅	CDATA		0.1
FillColor	任意	塗りつぶし色	CDATA		－
LineStyle	任意	線のスタイル	(Choice)	「6.2　線<Line>」にある属性説明の「LineStyle属性」を参照	Solid

（注）初期値：出荷時のXMLデフォルト情報（default_values.properties）値を表します。ユーザにより値の変更が行われた場合は内容が異なります。

5.7.3記述例

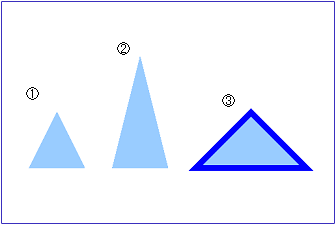

Triangleサンプル1

Triangleサンプル1（『<biz-Stream_home>/sample/xml/Triangle/TriangleSample1.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="TriangleSample1" Width="100" Height="100" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <!-- 外枠(青線) -->

    <Square Width="60" Height="40" X="10" Y="10" LineColor="14,0,176" LineStyle="Solid"/>

    <!-- 三角形 -->

    <Triangle Name="Triangle1" Width="10" Height="10" X="15" Y="20" FillColor="153,204,255" LineStyle="Solid"/>

    <Triangle Name="Triangle2" Width="10" Height="20" X="30" Y="20" FillColor="153,204,255" LineStyle="Solid"/>

    <Triangle Name="Triangle3" Width="20" Height="10" X="45" Y="20" LineColor="0,0,255" LineWidth="1" FillColor="153,204,255" LineStyle="Solid"/>

</Layout>
