3.8 サンプルプログラム(3) - 複数のページレイアウトを組み合わせてPDFを生成
概要
1ページ目と2ページ目以降で異なるレイアウトの帳票を生成します。
レイアウト・デザイナガイド『10.3 サンプルレイアウト(2) - 1ページ目とそれ以降で異なるレイアウトの出力』
では、1種類のドキュメントレイアウトと1種類のページレイアウトでPDFを生成しました。
<flow-area>を用いて1ページ目だけにレイアウトヘッダを表示することで、2ページ目以降と表示が異なる帳票を生成しています。
それに対し本サンプルでは、1種類のドキュメントレイアウトと2種類のページレイアウトでPDFを生成します。
2種類のページレイアウトにそれぞれ<fo:table>を使用し、ドキュメントレイアウトで設定したデータソースを2つのページレイアウトで共有しています。
<flow-area>でもデータソースを共有することが可能ですが、後述のようにmaxrows属性、numbertablesrepeated属性は<fo:table>に存在する属性となります。
<flow-area>と<fo:table>については、XMLページレイアウトタグ リファレンス『第9章 繰り返し制御』
を参照してください。
HashtableType
1ページ目に設定する「company」のデータをHashtableType で生成します。
ここではサンプルデータ(Sample3.txt) から"=" を区切りとし、左辺の値をKEY に、右辺の値をVALUE としてHashtableType に設定しています。
RecordType
1ページ目と2ページ目以降の繰り返し表に設定するデータをRecordType で生成します。
RecordType はHashtableType が1レコード分のデータであるのに対し、複数レコードを保持するList の役割を果たします。
1ページ目のfo:tableタグに『maxrows="10"』が指定されており、これは最大行数が
10 行までということを意味します。さらに『numbertablesrepeated="
1"』と指定することで複数レコードのデータ数が『max-rows』の値を超えた場合の繰り返し回数を指定します。
従って1ページ目には10 行分の行を1回だけ作成します。
2ページ目のfo:tableには、1ページ目の続きのデータ(11レコード目以降)が続けて表示されます。
fo:tableタグに『maxrows="20"』が指定されており、さらに『numbertablesrepeated="
3"』と指定しているため、20行を3ページまで表示します。
サンプル構成
| 項目 | ファイルパス |
|---|---|
| ドキュメントレイアウトサンプル |
<biz-Stream_home>/sample/java/Sample3-doc.xml
|
| ページレイアウトサンプル |
<biz-Stream_home>/sample/java/Sample3-layout1.xml
|
|
<biz-Stream_home>/sample/java/Sample3-layout2.xml
|
|
| ソースサンプル |
<biz-Stream_home>/sample/java/Sample3.java
|
| 出力結果サンプル |
<biz-Stream_home>/sample/java/Sample3.pdf
|
ソースサンプル
import java.io.FileNotFoundException;
import java.io.IOException;
import com.brainsellers.xml.JaxpXML;
import com.brainsellers.xml.common.XMLSuper;
import com.brainsellers.xml.datatypes.HashtableType;
import com.brainsellers.xml.datatypes.RecordType;
import com.brainsellers.xml.datatypes.StringType;
import com.brainsellers.xml.fo.datasource.ResourceException;
public class Sample3 {
// XMLファイル名
private String xml_file = "${base-dir}/sample/java/Sample3-doc.xml";
// PDFファイル名
private String pdf_file = "${base-dir}/sample/java/Sample3.pdf";
public static void main(String argv[]) {
new Sample3();
System.exit(0);
}
/**
* コンストラクタ
*/
public Sample3() {
// データの取得
HashtableType hashtable_data = this.getHashtableData();
RecordType record_data = this.getRecordData();
try {
// (1) 入出力共にファイル名で指定する
XMLSuper xml = new JaxpXML(xml_file, pdf_file);
// (2) レイアウト情報(XML)の解析を行う
xml.parse();
// (3) DataSourceを設定する
// 帳票全体に設定する項目
xml.setDataSource("hashtable-data", hashtable_data);
// 繰り返しを要する項目
xml.setDataSource("record-data", record_data);
// (4) 座標計算を行う
xml.calcDataSize();
// (4) PDFを生成する
xml.toPDF();
// (5) PDFを出力する
xml.close();
} catch (FileNotFoundException e) {
e.printStackTrace();
} catch (IOException e) {
e.printStackTrace();
} catch (ResourceException e) {
e.printStackTrace();
} catch (Exception e) {
e.printStackTrace();
}
}
/**
* データの取得
*
* @return データを格納したHashtableType
*/
public HashtableType getHashtableData() {
HashtableType data = new HashtableType();
data.put("company", "サンプル・レイアウト株式会社");
return data;
}
/**
* データの取得
*
* @return データを格納したRecordType
*/
public RecordType getRecordData() {
RecordType data = new RecordType();
for (int idx = 1; idx < 40; idx++) {
HashtableType hash = new HashtableType();
hash.put("製品コード", new StringType("製品コード" + idx));
hash.put("製品名", new StringType("製品名" + idx));
hash.put("数量", new StringType("" + idx * 10));
hash.put("単価", new StringType("" + idx * 100));
hash.put("金額", new StringType("" + idx * 1000));
data.add(hash);
}
return data;
}
}

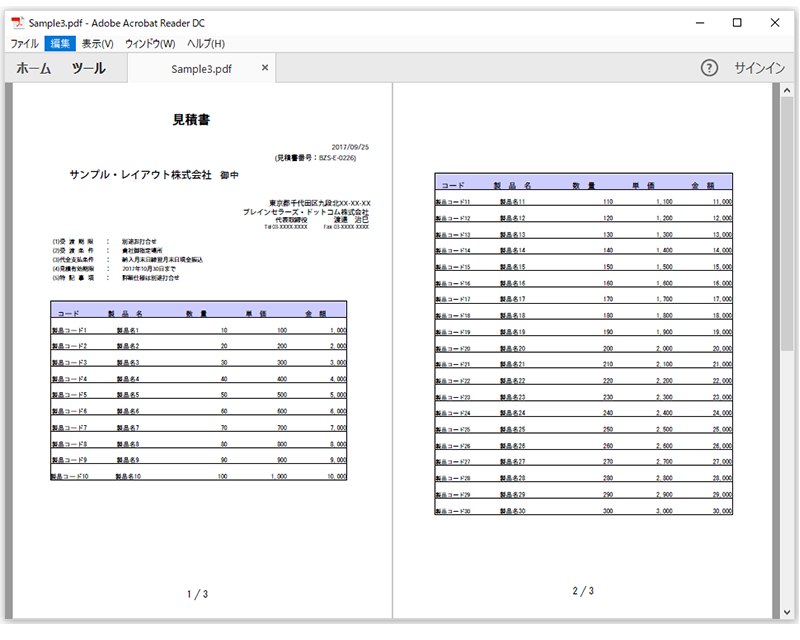

出力結果
