11.10 UPC-A/E<barcode-upc-ae>

11.10.1機能説明
11.10.2属性説明
11.10.3記述例

11.10.1機能説明

UPCは、アメリカ、カナダで使用されている統一商品コードです。ヨーロッパのEANや日本のJANは、このUPCをもとに作られています。
UPCには、主にUPC-AとUPC-Eのふたつが利用されており、UPC-Aは12桁、UPC-Ｅは8桁で構成されています。

値の桁数により自動的にUPC-AとUPC-Eを切り替えます。
8桁以下：UPC-E のルールに従います。
9桁以上：UPC-A のルールに従います。
11桁以上：UPC-E に変換可能な場合、UPC-E、その他の場合、UPC-Aとします。

11.10.2属性説明

属性名	指定	説明	型	指定内容	初期値
name	任意	名前	CDATA		－
x	任意	X座標	CDATA		0
y	任意	Y座標	CDATA		0
scale	任意	バーコードの比率	CDATA	0.8～2.0	1.0
height	任意	バーコードの高さ	CDATA	数値指定	22.85mm
addon	任意	アドオンシンボル	CDATA		－
human-code	任意	ヒューマンコードの表示	(Choice)	true / false	true
left-zone	任意	左クワイエットゾーンの幅	CDATA		9
right-zone	任意	右クワイエットゾーンの幅	CDATA		9
orientation	任意	回転角度	CDATA		－

（注）初期値：出荷時のXML デフォルト情報（default_values.properties）値を表します。ユーザにより値の変更が行われた場合は内容が異なります。

11.10.3記述例

barcode-upc-aeサンプル1

barcode-upc-aeサンプル1（『<biz-Stream_home>/sample/xml/barcode-UPC/barcodeUPC-AESample1.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="barcodeUPC-AESample3" Width="160" Height="125" X="10" Y="10" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <!-- 枠線(青線) -->

    <GroupAlignment Horizon="left" Vertical="bottom" Vector="vertical" LineSpace="5px" LineColor="14,0,176" FillColor="204,204,204" Margin="start:5mm;end:5mm;top:5mm;bottom:5mm" Narrow="size">

        <!-- (1)12桁　チェックデジットあり -->
        <barcode-upc-ae name="barcode1" height="22.85mm" human-code="true" left-zone="9" right-zone="9">012345000058</barcode-upc-ae>

        <!-- (2)スケールを1.5倍 -->
        <barcode-upc-ae name="barcode2" scale="1.5" height="22.85mm" human-code="true" left-zone="9" right-zone="9">012345000058</barcode-upc-ae>

        <!-- (3)アドオンシンボルの指定 2桁又は5桁で指定 -->
        <barcode-upc-ae name="barcode3" height="22.85mm" human-code="true" left-zone="9" right-zone="9" addon="12">012345000058</barcode-upc-ae>

        <!-- (4)ヒューマンコードを非表示 -->
        <barcode-upc-ae name="barcode4" height="22.85mm" human-code="false" left-zone="9" right-zone="9">012345000058</barcode-upc-ae>

    </GroupAlignment>
    <GroupAlignment X="60" Horizon="left" Vertical="bottom" Vector="vertical" LineSpace="5px" LineColor="14,0,176" FillColor="204,204,204" Margin="start:5mm;end:5mm;top:5mm;bottom:5mm" Narrow="size">

        <!-- (5)8桁　チェックデジットあり -->
        <barcode-upc-ae name="barcode5" height="22.85mm" human-code="true" left-zone="9" right-zone="9">01234558</barcode-upc-ae>

        <!-- (6)スケールを1.5倍 -->
        <barcode-upc-ae name="barcode6" scale="1.5" height="22.85mm" human-code="true" left-zone="9" right-zone="9">01234558</barcode-upc-ae>

        <!-- (7)アドオンシンボルの指定 2桁又は5桁で指定 -->
        <barcode-upc-ae name="barcode7" height="22.85mm" human-code="true" left-zone="9" right-zone="9" addon="12">01234558</barcode-upc-ae>

        <!-- (8)ヒューマンコードを非表示 -->
        <barcode-upc-ae name="barcode8" height="22.85mm" human-code="false" left-zone="9" right-zone="9">01234558</barcode-upc-ae>

    </GroupAlignment>
</Layout>

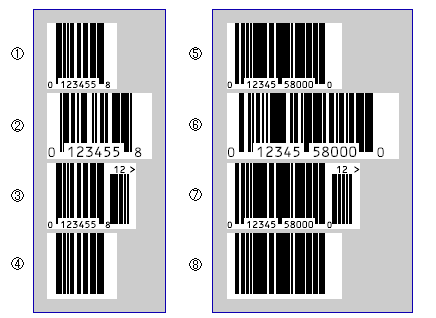

生成されるPDF（『<biz-Stream_home>/sample/xml/barcode-UPC/barcodeUPC-AESample1.pdf』）

barcode-upc-aeサンプル1
