11.6 コーダバー（NW-7）<barcode-codabar>

11.6.1機能説明
11.6.2属性説明
11.6.3記述例

11.6.1機能説明

コーダバー（NW-7）バーコードの指定を行います。

11.6.2属性説明

属性名	指定	説明	型	指定内容	初期値
name	任意	名前	CDATA		－
x	任意	X座標	CDATA		0
y	任意	Y座標	CDATA		0
unit	任意	単位	(Choice)	mm / cm / in / px / pt	mm
width	必須	バーコードの幅	CDATA		－
height	必須	バーコードの高さ	CDATA		－
start-character	必須	スタートキャラクタ	(Choice)	A / B / C / D	－
stop-character	必須	ストップキャラクタ	(Choice)	A / B / C / D	－
element-unit	任意	細エレメント幅	CDATA
element-rate	任意	太エレメント幅と細エレメント幅との比率	CDATA
character-gap	任意	キャラクタ間ギャップの幅	CDATA
zone	任意	クワイエットゾーンの幅	CDATA
orientation	任意	回転角度	CDATA		－

（注）初期値：出荷時のXML デフォルト情報（default_values.properties）値を表します。ユーザにより値の変更が行われた場合は内容が異なります。

11.6.3記述例

barcode-codabarサンプル1

barcode-codabarサンプル1
（『<biz-Stream_home>/sample/xml/barcode-codabar/barcode-codabarSample1.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="barcode-codabarSample1" Width="55" Height="37" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <!-- 枠線(青線) -->
    <Square Width="40" Height="22" X="5" Y="5" LineColor="14,0,176" FillColor="216,216,216" LineStyle="Solid"/>
    <barcode-codabar width="30" height="12" x="10" y="10" start-character="A" stop-character="A">1234567</barcode-codabar>
</Layout>

（7行目抜粋）

<barcode-codabar width="30" height="12" x="10" y="10" start-character="A" stop-character="A">1234567</barcode-codabar>

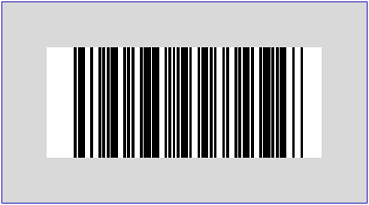

生成されるPDF（『<biz-Stream_home>/sample/xml/barcode-codabar/barcode-codabarSample1.pdf』）

barcode-codabarサンプル1

contests（#PCDATA）で指定された数値からコーダバー（NW-7）が生成されます。
