5.2 四角形<Square>

5.2.1機能説明
5.2.2属性説明
5.2.3記述例

5.2.1機能説明

四角形の定義を行います。

5.2.2属性説明

属性名	指定	説明	型	指定内容	初期値
Name	任意	名前	CDATA		－
Width	必須	図形の幅	CDATA		－
Height	必須	図形の高さ	CDATA		－
X	任意	X座標	CDATA		0
Y	任意	Y座標	CDATA		0
Unit	任意	単位	(Choice)	mm / cm / in / px / pt	mm
LineColor	任意	線の色	CDATA		－
LineWidth	任意	線の幅	CDATA		0.1
FillColor	任意	塗りつぶし色	CDATA		－
LineStyle	任意	線のスタイル	(Choice)	「6.2　線<Line>」にある属性説明の「LineStyle属性」を参照	Solid

（注）初期値：出荷時のXMLデフォルト情報（default_values.properties）値を表します。ユーザにより値の変更が行われた場合は内容が異なります。

5.2.3記述例

Squareサンプル1

Squareサンプル1（『<biz-Stream_home>/sample/xml/Square/SquareSample1.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="SquareSample1" Width="140" Height="110" X="10" Y="10" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <!-- 枠線 -->

    <Square Width="100" Height="70" LineColor="14,0,176" LineStyle="Solid"/>

    <!-- (1)Square1 -->

    <Square Name="Square1" Width="20" Height="20" X="5" Y="35" LineColor="0,0,0" LineWidth="0" LineStyle="Solid"/>

    <!-- (2)Square2 -->

    <Square Name="Square2" Width="20" Height="20" X="30" Y="35" LineColor="0,0,0" LineWidth="1" LineStyle="Solid"/>

    <!-- (3)Square3 -->

    <Square Name="Square3" Width="20" Height="20" X="55" Y="35" LineColor="0,0,0" LineWidth="2" LineStyle="Solid"/>

    <!-- (4)Square4 -->

    <Square Name="Square4" Width="20" Height="20" X="5" Y="10" FillColor="0,0,0" LineStyle="Solid"/>

    <!-- (5)Square5 -->

    <Square Name="Square5" Width="20" Height="20" X="30" Y="10" LineColor="0,0,0" LineWidth="1" FillColor="204,204,204" LineStyle="Solid"/>

    <!-- (6)Square6 -->

    <Square Name="Square6" Width="40" Height="20" X="55" Y="10" LineColor="153,153,153" LineWidth="2" LineStyle="Solid"/>

</Layout>

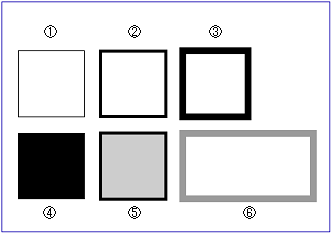

生成されるPDF（『<biz-Stream_home>/sample/xml/Square/SquareSample1.pdf』）

Squareサンプル1

①Square1：LineWidth = "0"
②Square2：LineWidth = "1"
③Square3：LineWidth = "2"
④Square4：FillColor = "0"
⑤Square5：FillColor = "80
⑥Square6：LineColor = "60"
