biz-Streamマニュアル › XMLページレイアウトタグ リファレンス › 第17章 透かし › 17.2 透かし <watermark>

17.2 透かし <watermark>


17.2.1機能説明

ページレベルで透かしを定義します。
透かしを出力する領域を定義し、領域内に文字、イメージ、図形などを配置します。
定義した領域を、ページサイズとの比率で大きさを変え出力することも可能です。
透かしには以下の出力方法があります。

出力方法指定内容説明
座標指定position左下からの相対座標で出力位置を指定します
ページ幅との比率指定horizonページの幅との比率で透かしの大きさを指定します
ページ高さとの比率指定verticalページの高さとの比率で透かしの大きさを指定します
ページ幅・高さのうち短いほうとの比率指定shorterページの幅と高さのどちらか小さいほうとの比率で透かしの大きさを指定します
ページ幅・高さのうち長いほうとの比率指定longerページの幅と高さのどちらか大きいほうとの比率で透かしの大きさを指定します
ページ面積との比率指定areaページの面積との比率で透かしの大きさを指定します


17.2.2属性説明

属性説明
属性名指定説明型指定内容初期値
name任意名前CDATA－
x任意X座標（相対座標）CDATA0
y任意Y座標（相対座標）CDATA0
dx任意X座標CDATA比率によるX座標
-1 ～ 1		0
dy任意Y座標CDATA比率によるY座標
-1 ～ 1		0
width任意領域の幅CDATA－
height任意領域の高さCDATA－
unit任意単位(Choice)mm / cm / in / px / ptmm
text-align任意配置（水平方向）(Choice)left / center / right / evenleft
line-align任意配置（垂直方向）(Choice)top / center / bottom / evenbottom
align任意整列方向(Choice)horizon / vertical / nonenone
line-space任意行間CDATA0
print任意透かしの印刷CDATAtrue（印刷する） /
false（印刷しない）		true
view任意透かしの表示CDATAtrue（表示する） /
false（表示しない）		true
fit任意表示方法CDATAposition / horizon / vertical / shorter/ longer / area0
rate任意ページに対する比率CDATA表示方法(fit)により意味合いが異なる80
mode任意透かしの前面／背面の指定(Choice)front（前面）/
back（背面）		front


17.2.3記述例

watermarkサンプル1

fit属性をpositionに設定したサンプルです。

watermarkサンプル1（『<biz-Stream_home>/sample/xml/watermark/watermarkSamplePosition1.xml』）


<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Width="300pt" Height="400pt" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <watermark x="10px" y="10px" dx="-0.833" dy="-0.943" width="180px" height="50px" text-align="center" line-align="center" align="vertical" print="true" view="true" fit="position">
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="255,0,0" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">Copyright(c) 2017</watermark-text>
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="255,0,0" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">BrainSellers.com Corporation</watermark-text>
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="255,0,0" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">All rights reserved.</watermark-text>
    </watermark>
</Layout>

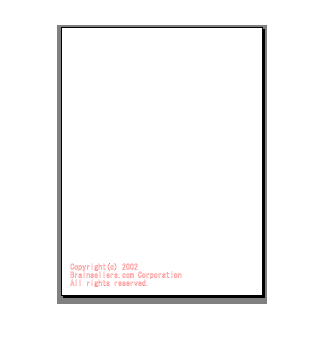

生成されるPDF（『<biz-Stream_home>/sample/xml/watermark/watermarkSamplePosition1.pdf』）


透かし

透かしの大きさは変わらず、指定した座標(10px,10px)に
出力されます。


watermarkサンプル2

fit属性をhorizonに設定したサンプルです。

watermarkサンプル2（『<biz-Stream_home>/sample/xml/watermark/watermarkSampleHorizon1.xml』）


<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Width="300pt" Height="400pt" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <watermark x="22.931" y="63.5" dx="0" dy="0" width="170px" height="40px" text-align="left" line-align="top" align="vertical" print="true" view="true" rate="50" fit="horizon">
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="255,0,0" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">Copyright(c) 2017</watermark-text>
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="255,0,0" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">BrainSellers.com Corporation</watermark-text>
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="255,0,0" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">All rights reserved.</watermark-text>
    </watermark>
</Layout>

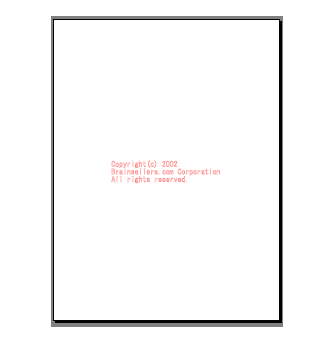

生成されるPDF（『<biz-Stream_home>/sample/xml/watermark/watermarkSampleHorizon1.pdf』）


透かし

ページの幅に対して50％の大きさで透かしを出力します。
透かし自体の領域の大きさと比率により、透かしの大きさは増減します。


watermarkサンプル3

align属性をverticalに設定したサンプルです。

watermarkサンプル3（『<biz-Stream_home>/sample/xml/watermark/watermarkSampleVertical1.xml』

）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Width="200pt" Height="200pt" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <watermark x="31.044" y="32.456" dx="0" dy="0" width="" height="" text-align="left" line-align="top" align="vertical" print="true" view="true" rate="30" fit="horizon">
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="0,0,255" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">中央</watermark-text>
    </watermark>
    <watermark x="0" y="64.911" dx="-1" dy="1" width="" height="" text-align="left" line-align="top" align="vertical" print="true" view="true" rate="30" fit="horizon">
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="0,0,255" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">左上</watermark-text>
    </watermark>
    <watermark x="0" y="0" dx="-1" dy="-1" width="" height="" text-align="left" line-align="top" align="vertical" print="true" view="true" rate="30" fit="horizon">
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="0,0,255" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">左下</watermark-text>
    </watermark>
    <watermark x="62.089" y="64.911" dx="1" dy="1" width="" height="" text-align="left" line-align="top" align="vertical" print="true" view="true" rate="30" fit="horizon">
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="0,0,255" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">右上</watermark-text>
    </watermark>
    <watermark x="62.089" y="0" dx="1" dy="-1" width="" height="" text-align="left" line-align="top" align="vertical" print="true" view="true" rate="30" fit="horizon">
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="0,0,255" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">右下</watermark-text>
    </watermark>
</Layout>

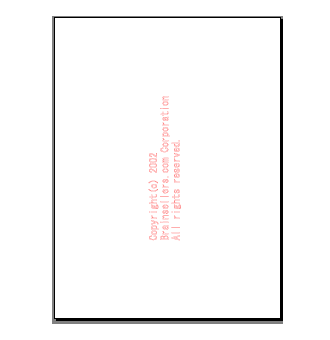

生成されるPDF（『<biz-Stream_home>/sample/xml/watermark/watermarkSampleVertical1.pdf』）



ページ方向に対して垂直に透かしを出力します。


watermarkサンプル4

dx,dy 属性による表示位置を設定したサンプルです。
fit 属性がposition 以外の場合、初期値で中央揃えになります。
dx,dy 属性で相対的な座標を指定することが可能です。
水平方向(dx 属性)は中心を0 として右端が1、左端が-1 となります。
垂直方向(dy 属性)は中心を0 として上端が1、下端が-1 となります。


watermarkサンプル4（『<biz-Stream_home>/sample/xml/watermark/watermarkSample1.xml』）


<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Width="200pt" Height="200pt" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <watermark x="31.044" y="32.456" dx="0" dy="0" width="" height="" text-align="left" line-align="top" align="vertical" print="true" view="true" rate="30" fit="horizon">
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="0,0,255" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">中央</watermark-text>
    </watermark>
    <watermark x="0" y="64.911" dx="-1" dy="1" width="" height="" text-align="left" line-align="top" align="vertical" print="true" view="true" rate="30" fit="horizon">
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="0,0,255" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">左上</watermark-text>
    </watermark>
    <watermark x="0" y="0" dx="-1" dy="-1" width="" height="" text-align="left" line-align="top" align="vertical" print="true" view="true" rate="30" fit="horizon">
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="0,0,255" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">左下</watermark-text>
    </watermark>
    <watermark x="62.089" y="64.911" dx="1" dy="1" width="" height="" text-align="left" line-align="top" align="vertical" print="true" view="true" rate="30" fit="horizon">
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="0,0,255" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">右上</watermark-text>
    </watermark>
    <watermark x="62.089" y="0" dx="1" dy="-1" width="" height="" text-align="left" line-align="top" align="vertical" print="true" view="true" rate="30" fit="horizon">
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="0,0,255" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">右下</watermark-text>
    </watermark>
</Layout>

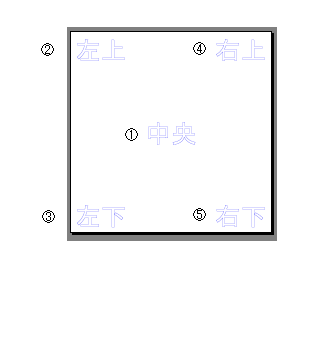

生成されるPDF（『<biz-Stream_home>/sample/xml/watermark/watermarkSample1.pdf』）




①中央 dx="0" dy="0"
②左上 dx="-1" dy="1"
③左下 dx="-1" dy="-1"
④右上 dx="1" dy="1"
⑤右下 dx="1" dy="-1"

watermarkサンプル5

mode属性をfrontに設定したサンプルです。

watermarkサンプル5（『<biz-Stream_home>/sample/xml/watermark/watermarkSampleHorizon1-front.xml』）


<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Width="300pt" Height="400pt" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <Square Width="10" Height="10" X="35" Y="65" LineColor="0,255,0" LineWidth="5" LineStyle="Solid"/>

    <watermark x="22.931" y="63.5" dx="0" dy="0" width="170px" height="40px" text-align="left" line-align="top" align="vertical" print="true" view="true" rate="50" fit="horizon" mode="front">
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="255,0,0" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">Copyright(c) 2017</watermark-text>
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="255,0,0" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">BrainSellers.com Corporation</watermark-text>
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="255,0,0" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">All rights reserved.</watermark-text>
    </watermark>
    <Square Width="10" Height="10" X="65" Y="65" LineColor="0,255,0" LineWidth="5" LineStyle="Solid"/>

</Layout>

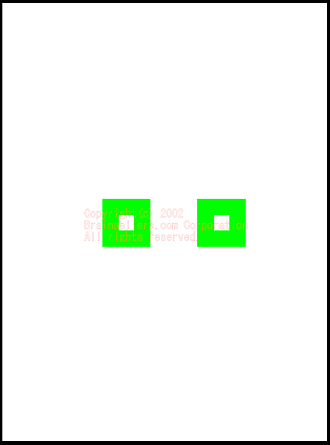

生成されるPDF（『<biz-Stream_home>/sample/xml/watermark/watermarkSampleHorizon1-front.pdf』）





透かしを前面に表示します。


watermarkサンプル6

mode属性をbackに設定したサンプルです。

watermarkサンプル6（『<biz-Stream_home>/sample/xml/watermark/watermarkSampleHorizon1-back.xml』)


<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Width="300pt" Height="400pt" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <Square Width="10" Height="10" X="35" Y="65" LineColor="0,255,0" LineWidth="5" LineStyle="Solid"/>

    <watermark x="22.931" y="63.5" dx="0" dy="0" width="170px" height="40px" text-align="left" line-align="top" align="vertical" print="true" view="true" rate="50" fit="horizon" mode="back">
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="255,0,0" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">Copyright(c) 2017</watermark-text>
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="255,0,0" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">BrainSellers.com Corporation</watermark-text>
        <watermark-text text-align="left" line-align="top" font-family="MSGothic" font-color="255,0,0" font-size="12" font-style="PLAIN" narrow="horizon" text-rendering="stroke">All rights reserved.</watermark-text>
    </watermark>
    <Square Width="10" Height="10" X="65" Y="65" LineColor="0,255,0" LineWidth="5" LineStyle="Solid"/>

</Layout>

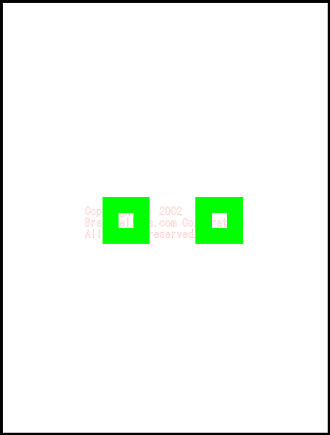

生成されるPDF（『<biz-Stream_home>/sample/xml/watermark/watermarkSampleHorizon1-back.pdf』）


透かし




透かしを背面に表示します。
