11.8 UPC-A<barcode-upc-a>

11.8.1機能説明
11.8.2属性説明
11.8.3記述例

11.8.1機能説明

UPCは、アメリカ、カナダで使用されている統一商品コードです。ヨーロッパのEANや日本のJANは、このUPCをもとに作られています。
UPC-Aは12桁で構成されています。11桁の場合、チェックデジットを自動計算し付加します。13桁の場合、先頭の０を削除しJAN13として扱います。

11.8.2属性説明

属性名	指定	説明	型	指定内容	初期値
name	任意	名前	CDATA		－
x	任意	X座標	CDATA		0
y	任意	Y座標	CDATA		0
scale	任意	バーコードの比率	CDATA	0.8～2.0	1.0
height	任意	バーコードの高さ	CDATA	数値指定	22.85mm
addon	任意	アドオンシンボル	CDATA		－
human-code	任意	ヒューマンコードの表示	(Choice)	true / false	true
left-zone	任意	左クワイエットゾーンの幅	CDATA		9
right-zone	任意	右クワイエットゾーンの幅	CDATA		9
orientation	任意	回転角度	CDATA		－

（注）初期値：出荷時のXML デフォルト情報（default_values.properties）値を表します。ユーザにより値の変更が行われた場合は内容が異なります。

11.8.3記述例

barcode-upc-aサンプル1

barcode-upc-aサンプル1（『<biz-Stream_home>/sample/xml/barcode-UPC/barcodeUPC-ASample1.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="barcodeUPC-ASample1" Width="90" Height="220" X="10" Y="10" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <!-- 枠線(青線) -->

    <GroupAlignment Horizon="left" Vertical="bottom" Vector="vertical" LineSpace="5px" LineColor="14,0,176" FillColor="204,204,204" Margin="start:5mm;end:5mm;top:5mm;bottom:5mm" Narrow="size">

        <!-- (1)11桁　チェックデジット自動計算 -->
        <barcode-upc-a name="barcode1" human-code="true" left-zone="9" right-zone="9">01234500005</barcode-upc-a>

        <!-- (2)12桁　チェックデジットあり -->
        <barcode-upc-a name="barcode2" human-code="true" left-zone="9" right-zone="9">012345000058</barcode-upc-a>

        <!-- (3)13桁 先頭が0の場合、0を削除してJAN13とする-->
        <barcode-upc-a name="barcode3" human-code="true" left-zone="9" right-zone="9">0123450000581</barcode-upc-a>

        <!-- (4)スケールを1.5倍 -->
        <barcode-upc-a name="barcode4" scale="1.5" human-code="true" left-zone="9" right-zone="9">012345000058</barcode-upc-a>

        <!-- (5)アドオンシンボルの指定 2桁又は5桁で指定 -->
        <barcode-upc-a name="barcode5" human-code="true" left-zone="9" right-zone="9" addon="12">012345000058</barcode-upc-a>

        <!-- (6)ヒューマンコードを非表示 -->
        <barcode-upc-a name="barcode6" human-code="false" left-zone="9" right-zone="9">012345000058</barcode-upc-a>

        <!-- (7)クワイエットゾーンの指定 -->
        <barcode-upc-a name="barcode7" human-code="true" left-zone="10" right-zone="12">012345000058</barcode-upc-a>

    </GroupAlignment>
</Layout>

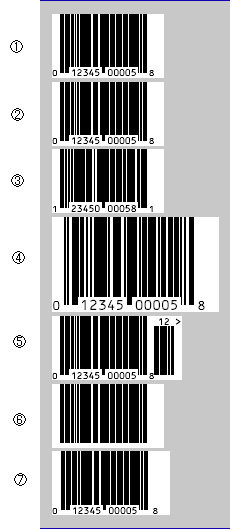

生成されるPDF（『<biz-Stream_home>/sample/xml/barcode-upc/barcodeUPC-ASample1.pdf』）

barcode-upc-aサンプル1
