10.3 行数による場合分け<ConditionIsLine>

10.3.1機能説明
10.3.2属性説明
10.3.3記述例

10.3.1機能説明

場合分け制御に関する定義を行います。
ConditionIsNull要素が『～がある場合』という項目（複数可）のデータ有無による場合分けを行うのに対し、ConditionIsLine要素では『～行ある場合』という行数による場合分けを行います。

10.3.2属性説明

属性名	指定	説明	型	指定内容	初期値
Name	任意	名前	CDATA		－
Target	必須	KEY行数	CDATA		－
Width	任意	描画領域の幅	CDATA		－
Height	任意	描画領域の高さ	CDATA		－
X	任意	X座標	CDATA		0
Y	任意	Y座標	CDATA		0
Unit	任意	単位	(Choice)	mm / cm / in / px / pt	mm
Horizon	任意	水平方向の配置	(Choice)	left / center / right / even	left
Vertical	任意	垂直方向の配置	(Choice)	top / center / bottom / even	bottom
Vector	任意	整列方向	(Choice)	horizon / vertical / none	horizon
Narrow	任意	指定描画領域にデータが入りきらない場合の圧縮方法	(Choice)	horizon / size / none	size
LineSpace	任意	行間	CDATA		0

（注）初期値：出荷時のXMLデフォルト情報（default_values.properties）値を表します。ユーザにより値の変更が行われた場合は内容が異なります。

10.3.3記述例

ConditionIsLineサンプル1

ConditionIsLineサンプル1（『<biz-Stream_home>/sample/ConditionIsLine/ConditionIsLineSample1.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="CondirionIsLineSample1" Width="55" Height="40" X="10" Y="10" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <Square Width="30" Height="20" LineColor="14,0,176" LineStyle="Solid"/>

    <Condition>
        <ConditionIsLine Target="3" Name="con1" Width="30" Height="20" Horizon="center" Vertical="center" Vector="vertical" narrow="size">
            <Label Name="phone1" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon"/>
            <Label Name="phone2" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon"/>
            <Label Name="fax" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon"/>
        </ConditionIsLine>
        <ConditionIsLine Target="2" Name="con2" Width="30" Height="20" Horizon="center" Vertical="center" Vector="vertical" narrow="size">
            <Label Name="phone1" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon"/>
            <Label Name="phone2" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon"/>
            <Label Name="fax" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon"/>
        </ConditionIsLine>
    </Condition>
</Layout>

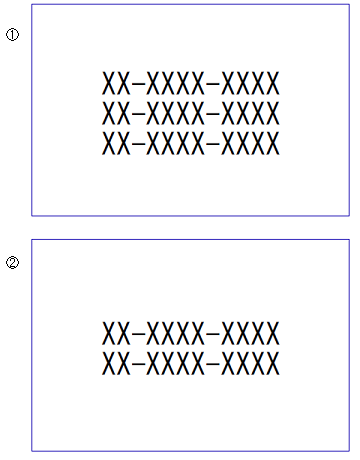

生成されるPDF

（『<biz-Stream_home>/sample/ConditionIsLine/ConditionIsLineSample1-1.pdf』）
（『<biz-Stream_home>/sample/ConditionIsLine/ConditionIsLineSample1-2.pdf』）

ConditionIsLineサンプル1

①case1：ConditionIsLineの子要素にデータが3行ある場合に採用されるレイアウト
②case2： ConditionIsLineの子要素にデータが2行ある場合に採用されるレイアウト

<ConditionIsLine>内のLabelは、Name属性でデータベースのフィールド名を指定し、レイアウト情報外部からデータを取得しています。レイアウト情報は記述順（上から下）に解析されるため、データが3行ある場合は必ずcon1のレイアウトが採用され、2行の場合にはcon2のレイアウトが採用されます。

<ConditionIsLine>で指定する描画領域（X，Y，Width，Height）・Horizon・Vertical・Vector・Narrow・LineSpaceの機能は、<GroupAlignment>と同一機能となります。
