8.3 表示／非表示制御<GroupDisplay>


8.3.1機能説明

GroupDisplayタグに含まれる項目をグループ化し、グループ内での項目表示／非表示を制御します。




8.3.2属性説明

属性名指定説明型指定内容初期値
name任意名前CDATA－
Target必須ＫＥＹ項目CDATA－
X任意X座標CDATA0
Y任意Y座標CDATA0
Width任意領域の幅CDATA－
Height任意領域の高さCDATA－
Unit任意単位(Choice)mm / cm / in / px / ptmm
Horizon任意配置（水平方向）(Choice)left / center / right / evenleft
Vertical任意配置（垂直方向）(Choice)top / center / bottom / evenbottom
Vector任意整列方向(Choice)horizon / vertical / nonehorizon
LineSpace任意行間CDATA0
LineWidth任意線幅CDATA0.1
LineColor任意線の色CDATA－
FillColor任意背景色CDATA－
Radius任意半径CDATA0
Corners任意角CDATA角丸指定を解除する角にはfalseを指定
（左下;右下;右上;左上）		true;true;　true;true
Margin任意領域内の余白(Choice)start:左端余白 /
end:右端余白 /
top:上部余白 /
bottom:下部余白		1px
1px
0px
2px
Narrow任意領域にデータが入りきらない場合の圧縮方法(Choice)horizon / size / nonesize
  • （注）初期値：出荷時のXMLデフォルト情報（default_values.properties）値を表します。ユーザにより値の変更が行われた場合は内容が異なります。


8.3.3記述例

GroupDisplayサンプル1

GroupDisplayサンプル1（『<biz-Stream_home>/sample/xml/GroupDisplay/GroupDisplaySample1.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="GroupDisplaySample1" Width="100" Height="50" X="10" Y="10" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <!-- (1)Group1 -->

    <Square Width="15" Height="10" LineColor="14,0,176" LineStyle="Solid"/>

    <GroupDisplay Name="group1" Target="label1" Horizon="left" Vertical="bottom" Vector="vertical" Narrow="horizon">
        <Label Name="label1" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">KEY項目</Label>
        <Label Name="label2" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">サンプル</Label>
    </GroupDisplay>
    <!-- (2)group2 -->

    <Square Width="15" Height="10" X="20" LineColor="14,0,176" LineStyle="Solid"/>

    <GroupDisplay Name="group2" Target="label1" X="20" Horizon="left" Vertical="bottom" Vector="vertical" Narrow="horizon">
        <Label Name="label1" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon"/>
        <Label Name="label2" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">サンプル</Label>
    </GroupDisplay>
    <!-- (3)Group3 -->

    <Square Width="15" Height="10" X="40" LineColor="14,0,176" LineStyle="Solid"/>

    <GroupDisplay Name="group3" Target="label1" X="40" Horizon="left" Vertical="bottom" Vector="vertical" Narrow="horizon">
        <Label Name="label1" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">KEY項目</Label>
        <Label Name="label2" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon"/>
    </GroupDisplay>
    <!-- (4)Group4 -->

    <Square Width="15" Height="10" X="60" LineColor="14,0,176" LineStyle="Solid"/>

    <GroupDisplay Name="group4" Target="label1" X="60" Horizon="left" Vertical="bottom" Vector="vertical" Narrow="horizon">
        <Label Name="label1" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon"/>
        <Label Name="label2" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon"/>
    </GroupDisplay>
</Layout>

生成されるPDF（『<biz-Stream_home>/sample/xml/GroupDisplay/GroupDisplaySample1.pdf』）


GroupDisplayサンプル1
  • ※KEYとして指定された項目にデータが無い場合は、<GroupDisplay>内全ての項目が非表示になります。

  • ①group1：KEY項目データあり・その他項目データあり ⇒　group内の項目が全て表示
  • ②group2：KEY項目データなし・その他項目データあり ⇒　group内の項目が全て非表示
  • ③group3：KEY項目データあり・その他項目データなし ⇒　group内でKEY項目のみ表示
  • ④group4：KEY項目データなし・その他項目データなし ⇒　group内の項目が全て非表示

GroupDisplayサンプル2

GroupDisplayの背景／枠線など書式設定に関するサンプルです。
設定内容として、GroupAlignmentと同様の指定が可能です。

GroupDisplayサンプル2（『<biz-Stream_home>/sample/xml/GroupDisplay/GroupDisplaySample2.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="GroupDisplaySample2" Width="110" Height="40" X="10" Y="10" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <!-- (1)Group1 -->

    <GroupDisplay Name="group1" Target="label1" Width="30" Height="10" Horizon="left" Vertical="center" Vector="vertical" FillColor="204,204,204" Radius="2" Corners="true;true;true;true" Narrow="horizon">
        <Label Name="label1" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">KEY項目</Label>
        <Label Name="label2" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">テキストテキストテキストテキスト</Label>
    </GroupDisplay>
    <!-- (2)Group2 -->

    <GroupDisplay Name="group2" Target="label1" X="35" Horizon="left" Vertical="bottom" Vector="vertical" LineColor="153,153,153" Margin="start:5;end:5;top:10;bottom:5" Narrow="horizon">
        <Label Name="label1" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">KEY項目</Label>
        <Label Name="label2" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">テキストテキストテキストテキスト</Label>
    </GroupDisplay>
</Layout>

生成されるPDF（『<biz-Stream_home>/sample/xml/GroupDisplay/GroupDisplaySample2.pdf』）

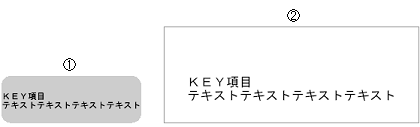

GroupDisplayサンプル2
  • ①group1：Corner="true;true;true;true"、Radius="2"、FillColor="80"
  • ②group2：LineColor="80"、Margin="start:5;end:5;top:10;bottom:20"
  • ※GroupAlignmentと同内容の書式設定が可能です。
  • GroupDisplayと他要素（ex.Square、Round）を重ねることなく、背景／枠線／余白などを指定できます。
