4.4 リンク付きエリア<LinkArea>


4.4.1機能説明

リンク先（URI）を指定した範囲の定義を行います。 LinkLabel、LinkImageと異なり、LinkAreaタグのcontent（#PCDATA）でリンク先を指定します。



4.4.2属性説明

属性名指定説明型指定内容初期値
Name任意名前CDATA－
Width必須イメージの幅CDATA－
Height必須イメージの高さCDATA－
X任意X座標CDATA0
Y任意Y座標CDATA0
Unit任意単位(Choice)mm / cm / in / px / ptmm
LineColor任意線の色CDATA－
LineWidth任意線幅CDATA0.1
FillColor任意塗りつぶし色CDATA－
LineStyle任意線のスタイル(Choice)Solid / Border / Border2 /Borderx2 / Center / Center2 / Centerx2 / Continuous / DashDot / DashDot2 / DashDotx2 /Dashed / Dashed2 / Dashedx2 / Divide / Divide2 / Dividex2 / Dot / Dot2 / Dotx2 / Hidden / Hidden2 / Hiddenx2 /Phantom / Phantom2 / Phantomx2Solid
  • （注）初期値：出荷時のXMLデフォルト情報（default_values.properties）値を表します。ユーザにより値の変更が行われた場合は内容が異なります。


4.4.3記述例

LinkAreaサンプル1

LinkAreaサンプル1（『<biz-Stream_home>/sample/xml/LinkArea/LinkAreaSample1.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="LinkAreaSample1" Width="85" Height="50" X="10" Y="10" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <!-- 外枠(青線) -->

    <Square Width="60" Height="30" LineColor="14,0,176" LineStyle="Solid"/>

    <!-- LinkArea -->

    <LinkArea X="10" Y="10" FillColor="127,127,127" LineStyle="Solid" Width="40" Height="10">http://www.brainsellers.com</LinkArea>
</Layout>
（11行目抜粋）

<LinkArea X="10" Y="10" FillColor="127,127,127" LineStyle="Solid" Width="40" Height="10">http://www.brainsellers.com</LinkArea>

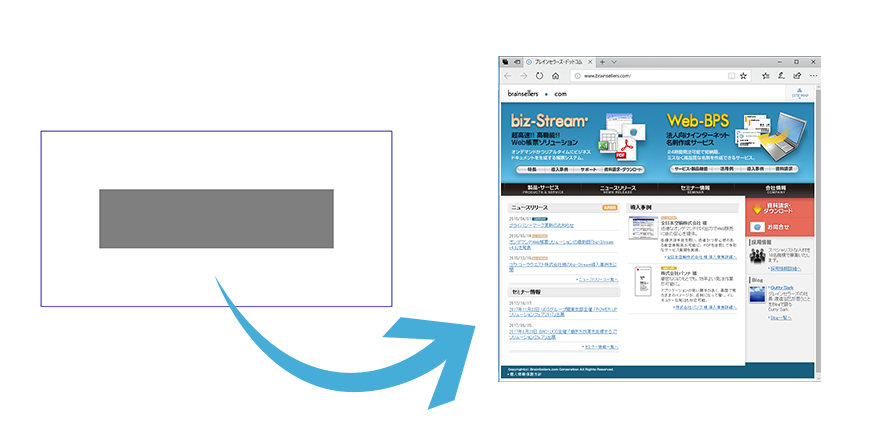

生成されるPDF（『<biz-Stream_home>/sample/xml/LinkArea/LinkAreaSample1.pdf』）


LinkAreaサンプル1

contentでリンク先
（http://www.brainsellers.com）が指定されているため、PDF上からブラウザを起動し、リンク先を表示します。

LinkLabel／LinkImage等とは異なり、Uri属性ではなく子要素でリンク先を指定します。
そのため、レイアウト情報外部からリンク先を 取得することができます。
