3.9 ページ番号テキスト<page-number>


3.9.1機能説明

現在のページ番号を表示したい場合に使用する要素です。



3.9.2属性説明

属性名指定説明型指定内容初期値
name任意名前CDATA－
x任意X座標CDATA0
y任意Y座標CDATA0
unit任意単位(Choice)mm / cm / in / px/ pt
width必須領域の幅CDATA－
height任意領域の高さCDATA－
text-align任意テキストの配置（水平方向）(Choice)left / center / rightleft
line-align任意行の配置（垂直方向）(Choice)top / center / bottom / evenbottom
narrow任意領域にデータが入りきらない場合の圧縮方法(Choice)size / none / horizonhorizon
font-family任意フォント種類(Choice) ライブラリ共通ガイド
『6.2.1 横書きフォント』を参照		MSGothic
font-color任意フォントの色CDATA0
font-size任意フォントサイズCDATA8
font-style任意フォントスタイル(Choice)PLAIN / BOLD / ITALIC / BOLD-ITALICPLAIN
font-encoding 任意 フォントエンコーディング (Choice) 90ms-RKSJ-H / 90ms-RKSJ-V / 90msp-RKSJ-H / 90msp-RKSJ-V / UniJIS-UTF16-H / UniJIS-UTF16-V フォントごとのデフォルト値
char-space任意文字間隔CDATA0
start-number任意開始ページ番号CDATA－
page-number任意表示種別(Choice)page：ページ番号 / total：総ページ数page
local-page任意ローカルページ
カウンタ値の使用 ※1		(Choice)false：文書全体のページ / true：ローカルページカウンタによるページfalse
format任意ページ番号の書式設定CDATA－
  • （注）初期値：出荷時のXML デフォルト情報（default_values.properties）値を表します。ユーザにより値の変更が行われた場合は内容が異なります。
  • ※1local-page="true" とした場合、start-number 属性の指定は無効となり警告メッセージをエラー出力先に出力します。


表示種別<page-number>とローカルページカウンタ<local-page>の組み合わせ

属性の値との組み合わせにより以下の値を出力します。

ローカルページ番号をコントロールするためドキュメントレイアウトの設定が必須です。XMLドキュメントレイアウトタグ リファレンスガイド『4.3 ページシーケンス<fo:page-sequence>』をご参照ください。

属性指定出力される値
page-number="page" local-page="false"文書全体でカウントされるページ番号
page-number="total" local-page="false"文書全体の総ページ数
page-number="page" local-page="true"ローカルページカウントによるページ番号
page-number="total" local-page="true"ローカルページカウントがリセットされる間のページ数
設定例
  • ローカルページカウントを使用しない場合のページ番号表示（local-page="false"）

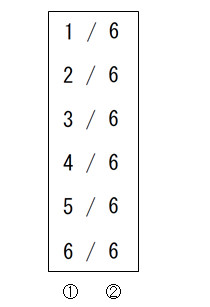

サンプル3
  • ①文書全体でカウントされるページ番号
  • ②文書全体の総ページ数
  • ローカルページカウントを使用する場合のページ番号表示（local-page="true"）

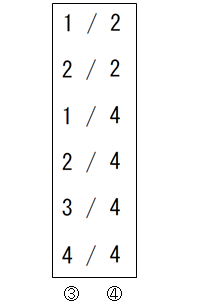

サンプル4
  • ③ローカルページカウントによるページ番号
  • ④ローカルページカウントがリセットされる間のページ数
  • ←3番目のページで、ページ番号を初期化する
    （bs:local-page-control="init"）


3.9.3記述例

page-numberサンプル1

page-number サンプル1
（『<biz-Stream_home>/sample/xml/page-number/page-numberSample1.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="page-number" Width="100pt" Height="100pt" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <GroupAlignment Horizon="left" Vertical="bottom" Vector="vertical" LineSpace="1mm" Narrow="size">
        <!-- (1)page-number1 初期値 -->

        <page-number text-align="left" line-align="bottom" font-family="MSGothic" font-color="255,0,0" font-size="20" font-style="PLAIN" narrow="horizon" page-number="page" local-page="false"/>

        <!-- (2)page-number2 書式設定なし -->

        <page-number text-align="left" line-align="bottom" format="${page-number}" font-family="MSGothic" font-color="0,255,0" font-size="20" font-style="PLAIN" narrow="horizon" page-number="page" local-page="false"/>

        <!-- (3)page-number3 書式設定あり -->

        <page-number text-align="left" line-align="bottom" format="-${page-number}-" font-family="MSGothic" font-color="0,0,255" font-size="20" font-style="PLAIN" narrow="horizon" page-number="page" local-page="false"/>

    </GroupAlignment>
</Layout>

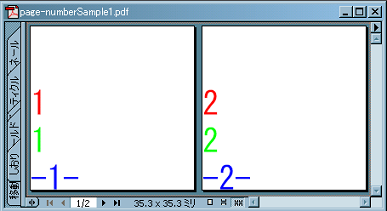

生成されるPDF（『<biz-Stream_home>/sample/xml/page-number/page-numberSample1.pdf』）


サンプル1

書式設定(format属性)では ${page-number} はページ番号を表します。

  • ①page-number1： 初期値
  • ②page-number2： 書式設定でページ番号だけを表示します。
  • ③page-number3： 書式設定でページ番号の両側に'-'を表示します。

page-number サンプル2

ページ番号と総ページを標示するサンプルです。

page-number サンプル2-doc
（『<biz-Stream_home>/sample/xml/page-number/page-numberSample2-doc.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<fo:root xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:pdf="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:bs="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" version="5.0.0">
    <bs:document-properties-set>
        <bs:document-view initial-page="1" disposition="two-column-left" menubar="true" toolbar="true" window-ui="true" thumbnail="false" full-screen="false" fit-window="false" center-window="false"/>

    </bs:document-properties-set>
    <fo:layout-master-set>
        <fo:simple-page-master master-name="sample" page-height="40px" page-width="100px">
            <fo:region-body/>
        </fo:simple-page-master>
    </fo:layout-master-set>
    <fo:page-sequence master-reference="sample" bs:local-page-control="none">
        <fo:flow flow-name="xsl-region-body">
            <bs:block-container>
                <bs:include href="${base-dir}/sample/xml/page-number/page-numberSample2-page.xml"/>

            </bs:block-container>
        </fo:flow>
    </fo:page-sequence>
    <fo:page-sequence master-reference="sample" bs:local-page-control="none">
        <fo:flow flow-name="xsl-region-body">
            <bs:block-container>
                <bs:include href="${base-dir}/sample/xml/page-number/page-numberSample2-page.xml"/>

            </bs:block-container>
        </fo:flow>
    </fo:page-sequence>
    <fo:page-sequence master-reference="sample" bs:local-page-control="none">
        <fo:flow flow-name="xsl-region-body">
            <bs:block-container>
                <bs:include href="${base-dir}/sample/xml/page-number/page-numberSample2-page.xml"/>

            </bs:block-container>
        </fo:flow>
    </fo:page-sequence>
</fo:root>

page-number サンプル2-page
（『<biz-Stream_home>/sample/xml/page-number/page-numberSample2-page.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="page-number" Width="100pt" Height="40pt" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <GroupAlignment Width="100px" Horizon="center" Vertical="bottom" Vector="horizon" LineSpace="1mm" Narrow="size">
        <!-- (1)page-number ページ番号 -->

        <page-number text-align="left" line-align="bottom" font-family="MSGothic" font-size="20" font-style="PLAIN" narrow="horizon" page-number="page" local-page="false"/>

        <!-- 区切り文字 -->

        <Label Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="20" FontStyle="PLAIN" Narrow="horizon">/</Label>
        <!-- (2)page-number 総ページ番号 -->

        <page-number text-align="left" line-align="bottom" font-family="MSGothic" font-size="20" font-style="PLAIN" narrow="horizon" page-number="total" local-page="false"/>

    </GroupAlignment>
</Layout>

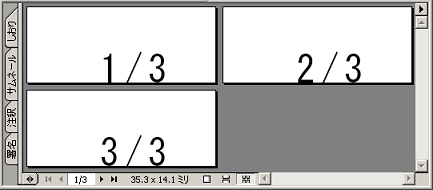

生成されるPDF（『<biz-Stream_home>/sample/xml/page-number/page-numberSample2.pdf』）


サンプル2

page-number属性で表示種別を指定します。

  • ①page-number： page 現在のページ数
  • ②page-number： total 総ページ数
  • ※page-number： pageは前のページ番号を引き継ぐ

page-number サンプル3

ローカルページ番号と総ページを表示し、3番目のページでローカルページカウンタを初期化するサンプルです。

page-number サンプル3-doc
（『<biz-Stream_home>/sample/xml/page-number/page-numberSample3-doc.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<fo:root xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:pdf="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:bs="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" version="5.0.0">
    <bs:document-properties-set>
        <bs:document-view initial-page="1" disposition="two-column-left" menubar="true" toolbar="true" window-ui="true" thumbnail="false" full-screen="false" fit-window="false" center-window="false"/>

    </bs:document-properties-set>
    <fo:layout-master-set>
        <fo:simple-page-master master-name="sample" page-height="297mm" page-width="210mm">
            <fo:region-body/>
        </fo:simple-page-master>
    </fo:layout-master-set>
    <fo:page-sequence master-reference="sample" name="bizsheet1" bs:local-page-control="none">
        <fo:flow flow-name="xsl-region-body">
            <bs:block-container>
                <bs:include href="${base-dir}/sample/xml/page-number/page-numberSample3-page.xml"/>

            </bs:block-container>
        </fo:flow>
    </fo:page-sequence>
    <fo:page-sequence master-reference="sample" name="bizsheet2" bs:local-page-control="none">
        <fo:flow flow-name="xsl-region-body">
            <bs:block-container>
                <bs:include href="${base-dir}/sample/xml/page-number/page-numberSample3-page.xml"/>

            </bs:block-container>
        </fo:flow>
    </fo:page-sequence>
    <fo:page-sequence master-reference="sample" name="bizsheet3" bs:local-page-control="init">
        <fo:flow flow-name="xsl-region-body">
            <bs:block-container>
                <bs:include href="${base-dir}/sample/xml/page-number/page-numberSample3-page.xml"/>

            </bs:block-container>
        </fo:flow>
    </fo:page-sequence>
    <fo:page-sequence master-reference="sample" name="bizsheet4" bs:local-page-control="none">
        <fo:flow flow-name="xsl-region-body">
            <bs:block-container>
                <bs:include href="${base-dir}/sample/xml/page-number/page-numberSample3-page.xml"/>

            </bs:block-container>
        </fo:flow>
    </fo:page-sequence>
    <fo:page-sequence master-reference="sample" name="bizsheet5" bs:local-page-control="none">
        <fo:flow flow-name="xsl-region-body">
            <bs:block-container>
                <bs:include href="${base-dir}/sample/xml/page-number/page-numberSample3-page.xml"/>

            </bs:block-container>
        </fo:flow>
    </fo:page-sequence>
    <fo:page-sequence master-reference="sample" name="bizsheet6" bs:local-page-control="none">
        <fo:flow flow-name="xsl-region-body">
            <bs:block-container>
                <bs:include href="${base-dir}/sample/xml/page-number/page-numberSample3-page.xml"/>

            </bs:block-container>
        </fo:flow>
    </fo:page-sequence>
</fo:root>

(30行目抜粋)

<fo:page-sequence master-reference="sample" name="bizsheet3" bs:local-page-control="init">


page-number サンプル3-page
（『<biz-Stream_home>/sample/xml/page-number/page-numberSample3-page.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Width="297mm" Height="210mm" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <page-number x="170" y="160" width="10" height="10" text-align="left" line-align="bottom" font-family="MSGothic" font-size="12" font-style="PLAIN" narrow="horizon" page-number="page" local-page="false"/>

    <Label Width="140" Height="10" X="30" Y="160" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="12" FontStyle="PLAIN" Narrow="horizon">page-number="page"local-page="false"の属性を持つページ番号：</Label>
    <Label Width="140" Height="10" X="30" Y="140" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="12" FontStyle="PLAIN" Narrow="horizon">page-number="total"local-page="false"の属性を持つページ番号：</Label>
    <page-number x="170" y="140" width="10" height="10" text-align="left" line-align="bottom" font-family="MSGothic" font-size="12" font-style="PLAIN" narrow="horizon" page-number="total" local-page="false"/>

    <page-number x="170" y="120" width="10" height="10" text-align="left" line-align="bottom" font-family="MSGothic" font-size="12" font-style="PLAIN" narrow="horizon" page-number="page" local-page="true"/>

    <Label Width="140" Height="10" X="30" Y="120" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="12" FontStyle="PLAIN" Narrow="horizon">page-number="page"local-page="true"の属性を持つページ番号：</Label>
    <page-number x="170" y="100" width="10" height="10" text-align="left" line-align="bottom" font-family="MSGothic" font-size="12" font-style="PLAIN" narrow="horizon" page-number="total" local-page="true"/>

    <Label Width="140" Height="10" X="30" Y="100" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="12" FontStyle="PLAIN" Narrow="horizon">page-number="total"local-page="true"の属性を持つページ番号：</Label>
    <Label Width="190" Height="10" X="30" Y="190" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontSize="12" FontStyle="PLAIN" Narrow="horizon">※3番目のページでローカルページカウンタを初期化(bs:local-page-control="init")</Label>
</Layout>

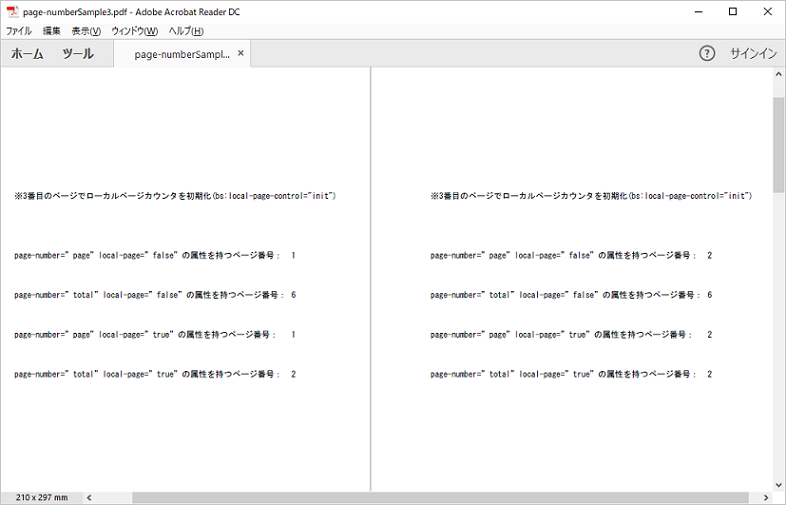

生成されるPDF（『<biz-Stream_home>/sample/xml/page-number/page-numberSample3.pdf』）


サンプル3
