ユーザアプリケーションが PDF 生成、印刷指示の SOAP メッセージをWebサービスサーバへ送信します。SOAPメッセージを受け取ったWebサービスサーバは PDF を生成し、生成した PDF と共に印刷指示を印刷サーバへ送信します。印刷サーバでは、Webサービスサーバから受信したPDFと印刷指示により印刷処理されます。印刷サーバでの印刷結果をWebサービスサーバが SOAP メッセージとしてユーザアプリケーションへ送信し、一連の処理が完了します。

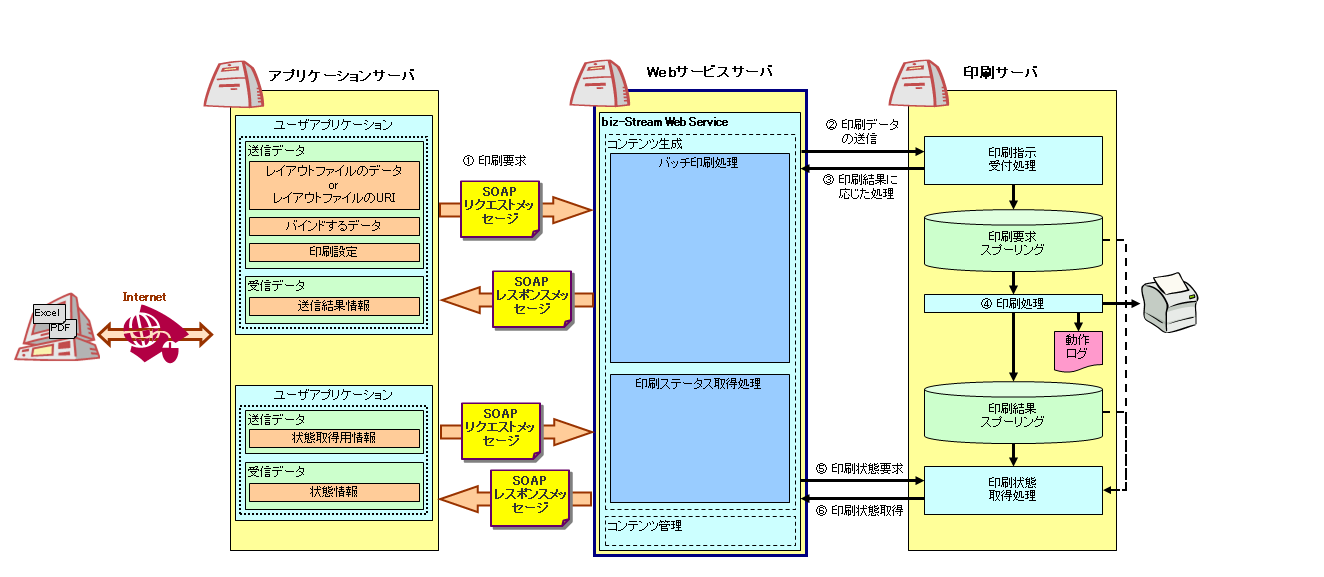

印刷状態の取得も基本的には同じ流れで、ユーザアプリケーションでは印刷状態取得用 SOAP メッセージを作成しWebサービスサーバに送信すると、Webサービスサーバが印刷サーバから印刷状態を取得します。Webサービスサーバは、取得結果をSOAP データとしてユーザアプリケーションへ送信します。SOAPインターフェイス を利用したバッチ印刷機能のイメージは、次の図のようになります。
