12.9 レーダーチャート<radar-chart>

12.9.1機能説明
12.9.2属性説明
12.9.3記述例

12.9.1機能説明

レーダーチャートの指定を行います。

※「Y軸目盛り」の表示位置が、レイアウト・デザイナでのプレビュー時と差異があります。
ご注意ください。

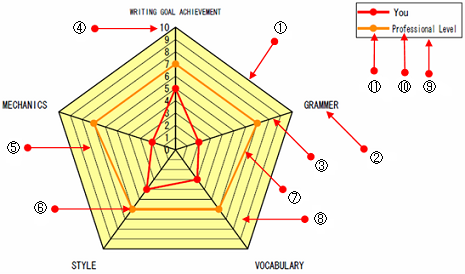

※biz-Streamで使用するレーダーチャートの用語は下記を参照ください。

①X軸
②X軸目盛り
③Y軸
④Y軸目盛り
⑤Y軸目盛り線
⑥マーカー中継点
⑦マーカー中継線
⑧チャート背景
⑨凡例
⑩凡例項目
⑪凡例マーカー

12.9.2属性説明

1radar-chart属性説明

チャート全体に関する指定を行います。

属性名	指定	説明	型	指定内容	初期値
name	任意	チャート	CDATA		－

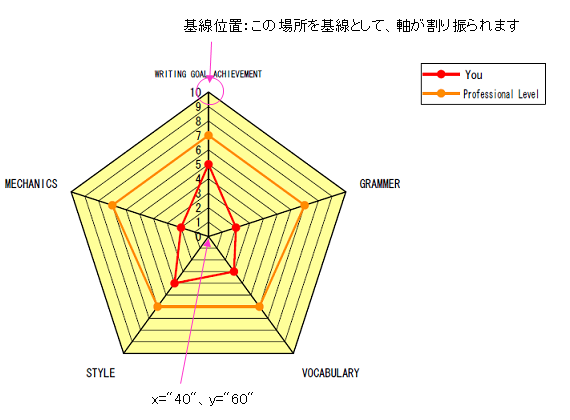

x	任意	※チャート中心のX座標	CDATA		0
y	任意	※チャート中心のY座標	CDATA		0
height	必須	チャートの高さ	CDATA
unit	任意	単位	(Choice)	mm / cm / in / px / pt	mm
radius	必須	※Y軸の長さ	CDATA		－
background-color	任意	チャート背景の色	CDATA		－
border-y	任意	Y軸目盛り線の有無	(Choice)	true（有り） / false（無し）	true
scale	任意	表示指定 ※KEYと指定内容は":"（コロン）で区切り、複数指定の場合は";"（セミコロン）で区切る	CDATA	『chart-x-coordinate-axe：scale属性指定』を参照

※ radar-chart：scale属性指定

KEY	説明	指定内容	初期値
chain	マーカー中継線	true（あり） / false（なし）	true
gradient	背景色グラディエーション ※レーダーチャートで追加	true（あり） / false（なし）	false
shadow	グラフ影 ※レーダーチャートで追加	true（あり） / false（なし）	false
style	Y軸の目盛りの表示位置の設定 ※レーダはleftのみ動作対応
font-family	目盛りフォントの種類
font-color	目盛りフォントの色
font-size	目盛りフォントのサイズ
gaijifong-family	外字フォントを設定 ※レーダーチャートでは未使用	未設定 / embocrb / embhyou / embjinj	未設定
line	Y軸目盛りの数
frame	チャート枠の有無 ※レーダーチャートでは未使用	true(あり) / false(なし)
chain	マーカーの中継線を表示	true(あり) / false(なし)
max-scale	※レーダーチャートでは未使用
linestyle	Y軸目盛りのスタイル
unitgaijifont-family	単位の外字フォントを設定 ※レーダーチャートでは未使用	未設定 / embocrb / embhyou / embjinj

2chart-x-coordinate-axe属性説明

X軸に関する指定を行います。

属性名	指定	説明	型	指定内容	初期値
name	必須	X軸名	CDATA		－
unit-position	任意	X軸目盛り単位表示位置 ※レーダーチャートでは未使用	(Choice)	top（右端） / side（各目盛り脇） / none（表示なし）	none
unit-value	任意	X軸目盛り単位 ※レーダーチャートでは未使用	CDATA		単位なし
narrow	任意	X軸目盛りの圧縮方法	(Choice)	horizon / size / none	none
format	任意	X軸目盛りの表示形式	CDATA	API仕様 DecimalFormatに準拠した表示形式 (Java API仕様を参照)	#,##0
scale	任意	表示指定 ※KEYと指定内容は":"（コロン）で区切り、複数指定の場合は";"（セミコロン）で区切る	CDATA	『chart-x-coordinate-axe：scale属性指定』を参照	－
border-width	任意	X軸幅	CDATA		0.1
border-color	任意	X軸カラー	CDATA		0
Rotate	任意	Y軸目盛りの回転	CDATA	90 ～ -90の間で指定

※ chart-x-coordinate-axe：scale属性指定

KEY	説明	指定内容	初期値
font-family	X軸目盛りのフォント種類	ライブラリ共通ガイド『6.2 横書きフォント』を参照	MSGothic
font-color	X軸目盛りのフォントカラー		0
font-size	X軸目盛りのフォントサイズ		8
font-style	X軸目盛りのフォントスタイル	PLAIN / BOLD / ITALIC / BOLD-ITALIC	PLAIN
font-encoding	X軸目盛りのフォントエンコーディング	90ms-RKSJ-H / 90ms-RKSJ-V / 90msp-RKSJ-H / 90msp-RKSJ-V / UniJIS-UTF16-H / UniJIS-UTF16-V	フォントごとのデフォルト値
unitfont-family	X軸目盛り単位のフォント種類 ※レーダーチャートでは未使用	ライブラリ共通ガイド『6.2 横書きフォント』を参照	MSGothic
unitfont-color	X軸目盛り単位のフォントカラー ※レーダーチャートでは未使用		0
unitfont-size	X軸目盛り単位のフォントサイズ ※レーダーチャートでは未使用		8
unitfont-style	X軸目盛り単位のフォントスタイル ※レーダーチャートでは未使用	PLAIN / BOLD /ITALIC/ BOLD-ITALIC	PLAIN
unitfont-encoding	X軸目盛り単位のフォントエンコーディング	90ms-RKSJ-H / 90ms-RKSJ-V / 90msp-RKSJ-H / 90msp-RKSJ-V / UniJIS-UTF16-H / UniJIS-UTF16-V	フォントごとのデフォルト値
gaijifont-family	外字フォントの設定 ※レーダーチャートでは未使用	未設定 / embocrb / embhyou / embjinj
unitgaijifont-family	単位に使用する外字フォントの設定 ※レーダーチャートでは未使用	未設定 / embocrb / embhyou / embjinj

3chart-y-coordinate-axe属性説明

Y軸に関する指定を行います。

属性名	指定	説明	型	指定内容	初期値
name	必須	Y軸名	CDATA		－
unit-position	任意	Y軸目盛り単位表示位置 ※レーダーチャートでは未使用	(Choice)	top（上部） / side（横） / none（表示なし）	none
unit-value	任意	Y軸目盛り単位 ※レーダーチャートでは未使用	CDATA		単位なし
narrow	任意	Y軸目盛りの圧縮方法	(Choice)	horizon / size / none	none
format	任意	Y軸目盛りの表示形式	CDATA	API仕様 DecimalFormatに準拠した表示形式 (Java API仕様を参照)	#,##0
max	任意	Y軸目盛りの最大値	CDATA		セルの値から割り出し
min	任意	Y軸目盛りの最小値	CDATA		セルの値から割り出し
basis	任意	X軸とY軸の交点 ※本属性の指定の条件は、Y軸目盛りの最小値が負の値であること ※レーダーチャートでは未使用	(Choice)	true（"0"位置） / false（目盛り最小値位置）	false
Rotate	任意	Y軸目盛りの回転	CDATA	90 ～ -90の間で指定
border-width	任意	Y軸幅	CDATA		0.1
border-color	任意	Y軸カラー	CDATA		－
step-value	任意	Y軸上げ幅	CDATA		－
scale	任意	表示指定 ※KEYと指定内容は":"（コロン）で区切り、複数指定の場合は";"（セミコロン）で区切る	CDATA	『chart-y-coordinate-axe：scale属性指定』を参照	－

※ chart-y-coordinate-axe：scale属性指定

KEY	説明	指定内容	初期値
style	Y軸とY軸目盛りの表示位置 ※レーダーチャートでは未使用	style:left（左側） / style:right（右側） / style:none（Y数値軸なし・Y数値軸目盛り表示なし）（注）	left
font-family	Y軸目盛りのフォント種類	ライブラリ共通ガイド『6.2 横書きフォント』を参照	MSGothic
font-color	Y軸目盛りのフォントカラー		0
font-size	Y軸目盛りのフォントサイズ		8
font-style	Y軸目盛りのフォントスタイル	PLAIN / BOLD /ITALIC/ BOLD-ITALIC	PLAIN
font-encoding	Y軸目盛りのフォントエンコーディング	90ms-RKSJ-H / 90ms-RKSJ-V / 90msp-RKSJ-H / 90msp-RKSJ-V / UniJIS-UTF16-H / UniJIS-UTF16-V	フォントごとのデフォルト値
line	Y軸目盛りとY軸目盛り線の数		10
line-style	Y軸目盛り線のスタイル	『XMLページレイアウトタグリファレンスガイド』の「6.2 線<Line>」にある属性説明の「LineStyle属性」を参照	Solid
unitfont-family	Y軸目盛り単位のフォント種類 ※レーダーチャートでは未使用	ライブラリ共通ガイド『6.2 横書きフォント』を参照	MSGothic
unitfont-color	Y軸目盛り単位のフォントカラー ※レーダーチャートでは未使用		0
unitfont-size	Y軸目盛り単位のフォントサイズ ※レーダーチャートでは未使用		8
unitfont-style	Y軸目盛り単位のフォントスタイル ※レーダーチャートでは未使用	PLAIN / BOLD /ITALIC/ BOLD-ITALIC	PLAIN
unitfont-encoding	Y軸目盛り単位のフォントエンコーディング	90ms-RKSJ-H / 90ms-RKSJ-V / 90msp-RKSJ-H / 90msp-RKSJ-V / UniJIS-UTF16-H / UniJIS-UTF16-V	フォントごとのデフォルト値
gaiji-font-family	外字フォントの設定 ※レーダーチャートでは未使用	未設定 / embocrb / embhyou / embjinj
unit-gaijifont-family	単位に使用する外字フォントの設定 ※レーダーチャートでは未使用	未設定 / embocrb / embhyou / embjinj

（注）「style:right」を指定しレイアウト・デザイナでプレビュー表示すると、実際の表示位置と異なる位置に表示されることがあります。ご注意ください。

4chart-column属性説明

X軸目盛りに関する指定を行います。

属性名	指定	説明	型	指定内容	初期値
name	任意	識別名			－
column-width	必須	X軸間隔 ※レーダーチャートでは未使用	CDATA		－
display-line	任意	X軸目盛り補助線の有無 ※レーダーチャートでは未使用	(Choice)	true（表示する） / false（表示しない）	false
use-area	任意	※反映されません（block-chartでのみ有効な属性） ※レーダーチャートでは未使用	CDATA	0～100	60
Text	任意	X軸名称	CDATA

5radar-column属性説明

セル定義に関する指定を行います。

属性名	指定	説明	型	指定内容	初期値
name	任意	セル定義名			－
marker	任意	マーカー	(Choice)	Circle（円） / Square（正方形） / Ellipse（楕円） / Triangle（三角形） / Star（星型） / Diamond（菱形） / Cloud（雲形） / none（マーカーなし）	Circle
radius	必須	マーカーの幅・高さ・半径 shape=noneの場合も必ず指定する	CDATA	Ellipseの場合・幅：radius×1.5 ・高さ：radius×2 その他の場合・幅：radius×2 ・高さ：radius×2	0.0
border-width	任意	マーカー中継線の太さ	CDATA		0.5
border-color	必須	マーカー中継線の色	CDATA	色指定 / none（マーカー中継線なし）	－
border-style	任意	マーカー中継線のスタイル	(Choice)	『XMLページレイアウトタグリファレンスガイド』の「6.2 線<Line>」にある属性説明の「LineStyle属性」を参照	Solid
background-color	必須	セル領域の色	CDATA		－
marker-width	任意	マーカー枠線の幅	CDATA		0.0
marker-color	任意	マーカー枠線の色	CDATA		－
axis-name	任意	割り当て系列 ※レーダーチャートでは未使用	CDATA		－

6chart-explanatory-notes属性説明

chart-explanatory-notesrowの親要素です。
凡例に関する定義を行います。

属性名	指定	説明	型	指定内容	初期値
name	任意	凡例名	CDATA		－
width	必須	凡例の幅	CDATA		20
height	必須	凡例の高さ	CDATA		5
border	任意	凡例の枠線表示	(Choice)	true（表示） / false（非表示）	true
line-color	任意	凡例枠線の色	CDATA		－
line-width	任意	凡例枠線の幅	CDATA		0
background-color	任意	凡例の背景色	CDATA		－
position	必須	凡例の表示位置	(Choice)	left-top（左上）/ left-center（左中央）/ left-bottom（左下）/ right-top（右上）/ right-center（右中央）/ right-bottom（右下）/ top-left（上部左）/ top-center（上部中央）/ top-right（上部右）/ bottom-left（下部左）/ bottom-center（下部中央）/ bottom-right（下部右）	right-top
scale	任意	表示指定 ※KEYと指定内容は":"（コロン）で区切り、複数指定の場合は";"（セミコロン）で区切る	CDATA	『explanatory-notes：scale属性指定』を参照

※ chart-explanatory-notes：scale属性指定

KEY	説明	指定内容	初期値
font-family	凡例のフォント種類	ライブラリ共通ガイド『6.2 横書きフォント』を参照	MSGothic
font-color	凡例のフォントカラー		0
font-size	凡例のフォントサイズ		8
font-style	凡例のフォントスタイル	PLAIN / BOLD /ITALIC/ BOLD-ITALIC	PLAIN
font-encoding	凡例のフォントエンコーディング	90ms-RKSJ-H / 90ms-RKSJ-V / 90msp-RKSJ-H / 90msp-RKSJ-V / UniJIS-UTF16-H / UniJIS-UTF16-V	フォントごとのデフォルト値
gaijifont-family	外字フォントの設定。 ※レーダーチャートでは未使用

7chart-explanatory-notesrow属性説明

chart-explanatory-notescellの親要素です。属性定義はありません。

属性名	指定	説明	型	指定内容	初期値
name	任意	特に使用しない	CDATA		－

8chart-explanatory-notescell属性説明

凡例セルに関する定義を行います。

属性名	指定	説明	型	初期値
name	任意	凡例セル名	CDATA	－
marker-name	必須	該当するセル ※radar-columnのname属性と同一の値	CDATA	－
Multi_Text	任意	凡例で表示する対応系列名	CDATA	－

9chart-body属性説明

chart-rowの親要素です。属性定義はありません。

属性名	指定	説明	型	指定内容	初期値
name	任意	グラフ上に表示されるデータ全体を現す項目（特に使用しない）	CDATA		－

10chart-row属性説明

chart-cellの親要素です。属性定義はありません。
セル（radar-column）数分の定義を行ってください。

属性名	指定	説明	型	指定内容	初期値
name	任意	特に使用しない	CDATA		－

11chart-cell属性説明

セルの値に関する指定を行います。

属性名	指定	説明	型	初期値
name	任意	セル名前	CDATA	－
display-value	任意		CDATA
Text	任意	グラフの値	CDATA

12.9.3記述例

radar-chartサンプル1

radar-chartサンプル1（『<biz-Stream_home>/sample/xml/radar-chart/radar-chartSample1.xml』）


<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Width="150mm" Height="120mm" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <radar-chart name="raderChart" x="60" y="50" unit="mm" height="70" background-color="255,255,153" border-y="true" scale="chain:true;font-style:PLAIN;style:left;frame:false;font-color:0,0,0;font-size:8;font-family:MSGothic;linestyle:Solid;line-width:0.0;gradient:false;shadow:false;line:10;" Radius="35">
        <chart-x-coordinate-axe name="x-axe" narrow="size" border-width="1" border-color="0,0,0"/>

        <chart-y-coordinate-axe name="y-axe_1" narrow="none" border-width="1" border-color="0,0,0" format="##0" max="10" min="0" scale="line:10;style:left;"/>

        <chart-column name="chartcolumn_1" column-width="26" display-line="false" use-area="60">WRITING GOAL ACHIEVEMENT</chart-column>
        <chart-column name="chartcolumn_2" column-width="13.97" display-line="false" use-area="60">GRAMMER</chart-column>
        <chart-column name="chartcolumn_3" column-width="13.97" display-line="false" use-area="60">VOCABULARY</chart-column>
        <chart-column name="chartcolumn_4" column-width="13.97" display-line="false" use-area="60">STYLE</chart-column>
        <chart-column name="chartcolumn_5" column-width="13.97" display-line="false" use-area="60">MECHANICS</chart-column>
        <radar-column name="radarcolumn_1" border-width="0.5" radius="1" border-color="255,0,0" marker="Circle" border-style="Solid" marker-width="0.1" marker-color="255,0,0" background-color="255,0,0" axis-name="y-axe_1"/>

        <radar-column name="radarcolumn_2" border-width="0.5" radius="1" border-color="255,140,0" marker="Circle" border-style="Solid" marker-color="255,140,0" background-color="255,140,0" axis-name="y-axe_1"/>

        <!-- 凡例 -->

        <chart-explanatory-notes width="30" height="10" border="true" position="right-top">
            <chart-explanatory-notesrow>
                <chart-explanatory-notescell name="hanrei1" marker-name="radarcolumn_1">You</chart-explanatory-notescell>
            </chart-explanatory-notesrow>
            <chart-explanatory-notesrow>
                <chart-explanatory-notescell name="hanrei2" marker-name="radarcolumn_2">Professional Level</chart-explanatory-notescell>
            </chart-explanatory-notesrow>
        </chart-explanatory-notes>
        <!-- グラフ -->

        <chart-body>
            <chart-row>
                <chart-cell name="you_1">5</chart-cell>
                <chart-cell name="professional_1">7</chart-cell>
            </chart-row>
            <chart-row>
                <chart-cell name="you_2">2</chart-cell>
                <chart-cell name="professional_2">7</chart-cell>
            </chart-row>
            <chart-row>
                <chart-cell name="you_3">3</chart-cell>
                <chart-cell name="professional_3">6</chart-cell>
            </chart-row>
            <chart-row>
                <chart-cell name="you_4">4</chart-cell>
                <chart-cell name="professional_4">6</chart-cell>
            </chart-row>
            <chart-row>
                <chart-cell name="you_5">2</chart-cell>
                <chart-cell name="professional_5">7</chart-cell>
            </chart-row>
        </chart-body>
    </radar-chart>
</Layout>

生成されるPDF（『<biz-Stream_home>/sample/xml/radar-chart/radar-chartSample1.pdf』）

※「Y軸目盛り」の表示位置が、レイアウト・デザイナでのプレビュー時と差異があります。
ご注意ください。
