7.4 SVG ファイル・インポート<svg:import>

7.4.1機能説明
7.4.2属性説明
7.4.3記述例

7.4.1機能説明

既存SVGファイルのインポートを行います。Adobe Illustratorなど、biz-Stream以外のツールを利用して作成したSVGファイルをページレイアウト内部に埋め込んで使用することができます。

7.4.2属性説明

属性名	指定	説明	型	指定内容	初期値
name	任意	名前	CDATA		－
width	任意	表示する領域の幅	CDATA		実サイズ
height	任意	表示する領域の高さ	CDATA		実サイズ
x	任意	X座標	CDATA		0
y	任意	Y座標	CDATA		0
unit	任意	単位	(Choice)	mm / cm / in / px / pt	mm
href	必須	埋め込むSVGファイル名	CDATA	※1	－

（注）初期値：出荷時のXML デフォルト情報（default_values.properties）値を表します。ユーザにより値の変更が行われた場合は内容が異なります。

※1URL指定はできません。ファイルパスで指定してください。

7.4.3記述例

svg:importサンプル1

svg:importサンプル1（『<biz-Stream_home>/sample/xml/svg-import/svg-importSample1.xml』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="svg-importSample1" Width="100" Height="100" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <Label Width="100" X="5" Y="85" Horizon="left" Vertical="bottom" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">SVGの埋め込みサンプル</Label>

    <svg:import href="${base-dir}/sample/xml/svg-import/sample.svg" x="5" y="10" width="75" height="70"/>

</Layout>

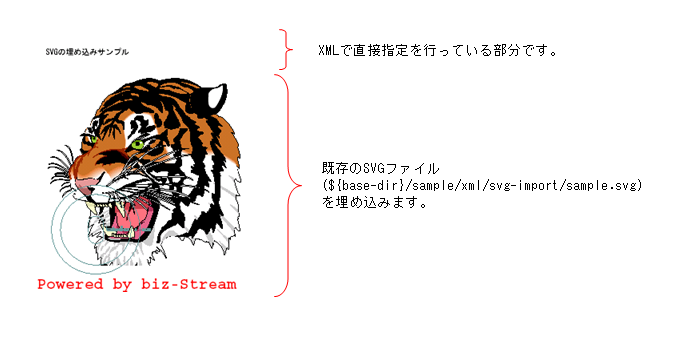

生成されるPDF（『<biz-Stream_home>/sample/xml/svg-import/svg-importSample1.pdf』）

SVGファイル
