biz-Streamマニュアル›XMLページレイアウトタグ リファレンス›第4章 イメージ›4.5 白黒２値イメージ<MonochromeImage>

4.5 白黒２値イメージ<MonochromeImage>


4.5.1機能説明

イメージをPDFに埋め込む際にモノクロとして処理することでPDFファイル生成時のメモリ消費を抑えパフォーマンスアップを図る機能です。 使用可能なファイルフォーマットは、GIF、JPEG、PNG、TIFFです。 但し、JPEGのロスレス圧縮、CMYKカラーパレットで作成されたJPEG、PNGのαチャンネルは非対応となります。

  • <MonochromeImage>ではACIのAPIを利用します。ACIで扱うことができる画像については『4.2 イメージ<Image>』にあるファイルタイプ対応表の「cmyk(ACI)」の列を参照してください。


4.5.2属性説明

属性名指定説明型指定内容初期値
Name任意名前CDATA－
Width任意イメージの幅CDATA実サイズ
Height任意イメージの高さCDATA実サイズ
X任意X座標CDATA0
Y任意Y座標CDATA0
Unit任意単位(Choice)mm / cm / in / px / ptmm
Rate任意拡大縮小率CDATA0
  • （注）初期値：出荷時のXMLデフォルト情報（default_values.properties）値を表します。ユーザにより値の変更が行われた場合は内容が異なります。


4.5.3記述例

MonochromeImageサンプル1

MonochromeImageサンプル1（『<biz-Stream_home>/sample/xml/Image/ImageSample5.xml』）


<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Width="842pt" Height="595pt" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">

    <MonochromeImage Width="842pt" Height="595pt">${base-dir}/sample/xml/Image/sample5.tiff</MonochromeImage>

</Layout>

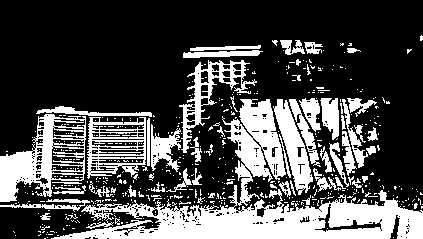

生成されるPDF（『<biz-Stream_home>/sample/xml/Image/ImageSample5.pdf』）


MonochromeImageサンプル1

PDFに埋め込まれるイメージはモノクロになります。
