3.2 横書きテキスト<Label>

3.2.1機能説明
3.2.2属性説明
3.2.3記述例

3.2.1機能説明

横書きテキストの定義を行います。

3.2.2属性説明

属性名	指定	説明	型	指定内容	初期値
Name	任意	名前	CDATA		－
Width	任意	描画領域の幅	CDATA		－
Height	任意	描画領域の高さ	CDATA		－
X	任意	X座標	CDATA		0
Y	任意	Y座標	CDATA		0
Unit	任意	単位	(Choice)	mm / cm / in / px / pt	mm
Horizon	任意	水平方向の配置	(Choice)	left / center / right / even	left
Vertical	任意	垂直方向の配置	(Choice)	top / center / bottom / even	bottom
Vector	任意	文字方向	(Choice)	horizon ※1	horizon
CharSpace	任意	文字間隔	CDATA		0
Font	任意	フォント種類	(Choice)	ライブラリ共通ガイド『6.2 横書きフォント』を参照	MSGothic
GaijiFont	任意	外字フォント種類	(Choice)	ライブラリ共通ガイド『6.6 外字フォント』を参照	－
FontColor	任意	フォントカラー	CDATA		0
FontSize	任意	フォントサイズ	CDATA		8
FontStyle	任意	フォントスタイル	(Choice)	PLAIN / BOLD / ITALIC / BOLD-ITALIC	PLAIN
FontEncoding	任意	フォントエンコーディング	(Choice)	90ms-RKSJ-H / 90ms-RKSJ-V / 90msp-RKSJ-H / 90msp-RKSJ-V / UniJIS-UTF16-H / UniJIS-UTF16-V	フォントごとのデフォルト値
Rate	任意	拡大縮小率	CDATA	※2	100
Narrow	任意	領域にデータが入りきらない場合の圧縮方法	(Choice)	horizon / size / none	horizon
MaxLength	任意	表示する最大文字数	CDATA		－

（注）初期値：出荷時のXML デフォルト情報（default_values.properties）値を表します。ユーザにより値の変更が行われた場合は内容が異なります。

※1Vector 属性に"vertical"を指定することにより、縦書きテキストとして使用することも可能ですが、表示および、パフォーマンスの観点から推奨できません。
※2Rate 属性とNarrow 属性の値を元に計算された文字サイズは、そのサイズを適用した文字列が要素の定義領域内に収まる場合のみ、計算された値がそのまま使用されます。

3.2.3記述例

テキストの指定方法に関するサンプルです。テキスト指定には次の2つの方法があります。

①Label タグのcontent（#PCDATA）で、テキストを直接指定
②Name 属性にページレイアウト情報外部からデータを取得するためのKEY を指定

Label サンプル1

Label サンプル1 （『<biz-Stream_home>/sample/xml/Label/Labelsample1.xml 』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="LabelSample1" Width="120" Height="60" X="5" Y="15" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <!-- (1)label1 -->

    <Square Width="100" Height="10" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label1" Width="100" Height="10" Y="30" Horizon="left" Vertical="center" Vector="horizon" Font="MSGothic" FontSize="10" FontStyle="PLAIN" Narrow="horizon">表示内容の直接指定</Label>
    <!-- (2)company_name -->

    <Square Width="100" Height="10" Y="15" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="company_name" Width="100" Height="10" Y="15" Horizon="left" Vertical="center" Vector="horizon" Font="MSGothic" FontSize="10" FontStyle="PLAIN" Narrow="horizon"/>
    <!-- (3)company_name_empty -->

    <Square Width="100" Height="10" Y="30" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="company_name_empty" Width="100" Height="10" Y="0" Horizon="left" Vertical="center" Vector="horizon" Font="MSGothic" FontSize="10" FontStyle="PLAIN" Narrow="horizon"/>
</Layout>

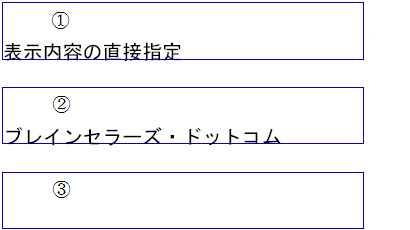

生成されるPDF （『<biz-Stream_home>/sample/xml/Label/LabelSample1.pdf 』）

①label1：Label タグのcontent で直接表示内容の指定を行っています。
②company_name：Name 属性でデータベースのフィールド名を指定し、レイアウト情報外部からデータを取得しています。
company_name 内容：ブレインセラーズ・ドットコム
③company_name_empty：Name 属性でデータベースのフィールド名を指定し、レイアウト情報外部からデータを取得しています。
company_name_empty 内容：データなし

Label サンプル2

水平方向の配置（Horizon 属性）に関するサンプルです。

Labelサンプル2 （『<biz-Stream_home>/sample/xml/Label/Labelsample2.xml 』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="LabelSample2" Width="60" Height="65" X="5" Y="15" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <!-- (1)label1 -->

    <Square Width="50" Height="5" Y="0" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label1" Width="50" Height="5" Y="40" Horizon="left" Vertical="center" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">指定なし</Label>
    <!-- (2)label2 -->

    <Square Width="50" Height="5" Y="10" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label2" Width="50" Height="5" Y="30" Horizon="left" Vertical="center" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">左揃え</Label>
    <!-- (3)label3 -->

    <Square Width="50" Height="5" Y="20" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label3" Width="50" Height="5" Y="20" Horizon="center" Vertical="center" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">中央揃え</Label>
    <!-- (4)label4 -->

    <Square Width="50" Height="5" Y="30" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label4" Width="50" Height="5" Y="10" Horizon="right" Vertical="center" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">右揃え</Label>
    <!-- (5)label5 -->

    <Square Width="50" Height="5" Y="40" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label5" Width="50" Height="5" Y="0" Horizon="even" Vertical="center" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">均等割付</Label>
</Layout>

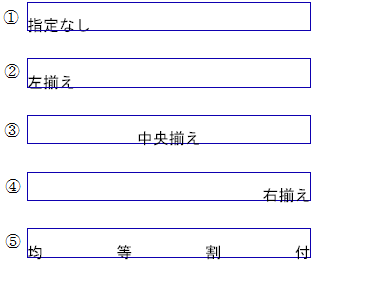

生成されるPDF （『/bs/sample/xml/Label/LabelSample2.pdf 』）

①label1：label1： Horizon 指定なし（"left 指定と同内容"）
②label2： Horizon = "left"
③label3： Horizon = "center"
④label4： Horizon = "right"
⑤label5： Horizon = "even"

Label サンプル3

指定領域（X，Y，Width，Heightの各属性で指定）にデータが入りきらない場合の圧縮方法（Narrow属性）に
関するサンプルです。

（『<biz-Stream_home>/sample/xml/Label/Labelsample3.xml

』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="LabelSample3" Width="50" Height="50" X="5" Y="10" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <!-- (1)label1 -->

    <Square Width="15" Height="5" Y="30" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label1" Width="15" Height="5" Y="30" Horizon="left" Vertical="center" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">指定なしレイアウトサンプル</Label>
    <!-- (2)label2 -->

    <Square Width="15" Height="5" Y="20" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label2" Width="15" Height="5" Y="20" Horizon="left" Vertical="center" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">幅圧縮レイアウトサンプル</Label>
    <!-- (3)label3 -->

    <Square Width="15" Height="5" Y="10" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label3" Width="15" Height="5" Y="10" Horizon="left" Vertical="center" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="size">フォントサイズ縮小レイアウトサンプル</Label>
    <!-- (4)label4 -->

    <Square Width="15" Height="5" Y="0" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label4" Width="15" Height="5" Y="0" Horizon="left" Vertical="center" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="none">圧縮なしレイアウトサンプル</Label>
</Layout>

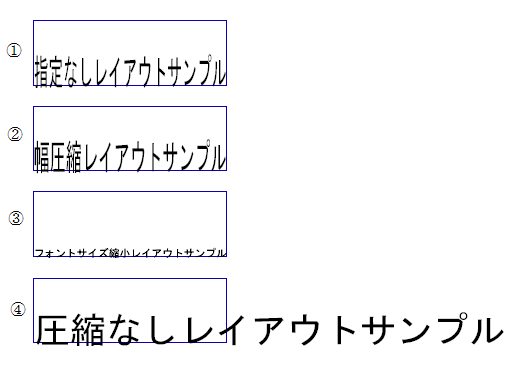

生成されるPDF （『<biz-Stream_home>/sample/xml/Label/LabelSample3.pdf 』）

①label1： Narrow 指定なし（"horizon"指定と同内容）
②label2： Narrow = "horizon"
③label3： Narrow = "size"
④label4： Narrow = "none"

Label サンプル4

拡大縮小率（Rate属性）に関するサンプルです。
拡大縮小にはNarrow属性の値が反映されるため、必ず2つの属性を併用してください。

①Narrow="size" ⇒ フォントサイズによる拡大 / 縮小
②Narrow="horizon" ⇒ 水平比率による拡大 / 縮小
③Narrow="none" ⇒ 拡大縮小なし

Labelサンプル4（『<biz-Stream_home>/sample/xml/Label/Labelsample4.xml 』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="LabelSample4" Width="100" Height="140" X="10" Y="10" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <!-- (1)label1 -->

    <Square Width="70" Height="10" Y="105" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label1" Width="70" Height="10" Y="105" Horizon="left" Vertical="center" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">指定なし</Label>
    <!-- (2)label2 -->

    <Square Width="70" Height="10" Y="90" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label2" Width="70" Height="10" Y="90" Horizon="left" Vertical="center" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Rate="100" Narrow="horizon">拡大縮小率100％</Label>
    <!-- (3)label3 -->

    <Square Width="70" Height="10" Y="75" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label3" Width="70" Height="10" Y="75" Horizon="left" Vertical="center" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Rate="50" Narrow="size">拡大縮小率50％(1)</Label>
    <!-- (4)label4 -->

    <Square Width="70" Height="10" Y="60" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label4" Width="70" Height="10" Y="60" Horizon="left" Vertical="center" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Rate="50" Narrow="horizon">拡大縮小率50％(2)</Label>
    <!-- (5)label5 -->

    <Square Width="70" Height="10" Y="45" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label5" Width="70" Height="10" Y="45" Horizon="left" Vertical="center" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Rate="50" Narrow="none">拡大縮小率50％(3)</Label>
    <!-- (6)label6 -->

    <Square Width="70" Height="10" Y="30" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label6" Width="70" Height="5" Y="30" Horizon="left" Vertical="center" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Rate="200" Narrow="size">拡大縮小率200％(1)</Label>
    <!-- (7)label7 -->

    <Square Width="70" Height="10" Y="15" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label7" Width="70" Height="10" Y="15" Horizon="left" Vertical="center" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Rate="200" Narrow="horizon">拡大縮小率200％(2)</Label>
    <!-- (8)label8 -->

    <Square Width="70" Height="10" Y="0" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label8" Width="70" Height="10" Y="0" Horizon="left" Vertical="center" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Rate="200" Narrow="none">拡大縮小率200％(3)</Label>
</Layout>

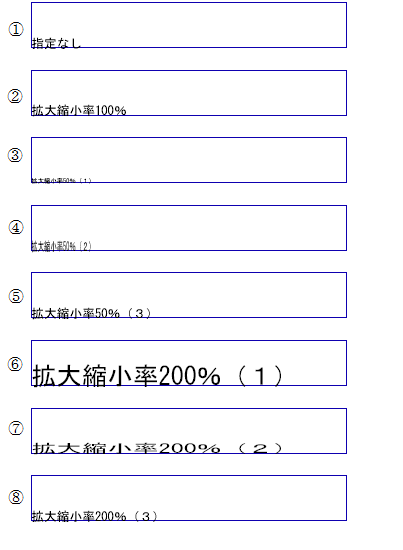

生成されるPDF （『<biz-Stream_home>/sample/xml/Label/LabelSample4.pdf 』）

①label1： Rate 指定なし（"100"指定と同内容）
②label2： Rate = "100"
③label3： Rate = "50"、Narrow="size"
④label4： Rate = "50"、Narrow="horizon"
⑤label5： Rate = "50"、Narrow="none"
⑥label6： Rate = "200"、Narrow="size"
⑦label7： Rate = "200"、Narrow="horizon"
⑧label8： Rate = "200"、Narrow="none"

※Narrow="size"
⇒ フォントサイズによる拡大 / 縮小
※Narrow="horizon"
⇒ 水平比率による拡大 / 縮小
※Narrow="none"
⇒ Rate 属性指定がある場合も拡大 / 縮小されません

Label サンプル5

文字間隔指定（CharSpace）に関するサンプルです。

Labelサンプル5 （『<biz-Stream_home>/sample/xml/Label/Labelsample5.xml 』）

<?xml version="1.0" encoding="UTF-8"?>
<!-- XML file created by biz-Stream Designer -->
<!-- biz-Stream Copyright BrainSellers.com Corp. -->
<Layout Name="LabelSample5" Width="70" Height="70" X="5" Y="10" xmlns:fo="http://www.w3.org/1999/XSL/Format" xmlns:bs="http://www.brainsellers.com/schema" xmlns:svg="http://www.brainsellers.com/schema" xmlns:form="http://www.brainsellers.com/schema" xmlns:pdf="http://www.brainsellers.com/schema" version="5.0.0">
    <!-- (1)label1 -->

    <Square Width="50" Height="5" Y="40" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label1" Width="50" Height="5" Y="40" Horizon="left" Vertical="center" Vector="horizon" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">文字間隔指定なし</Label>
    <!-- (2)label2 -->

    <Square Width="50" Height="5" Y="30" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label2" Width="50" Height="5" Y="30" Horizon="left" Vertical="center" Vector="horizon" CharSpace="0" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">文字間隔指定0</Label>
    <!-- (3)label3 -->

    <Square Width="50" Height="5" Y="20" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label3" Width="50" Height="5" Y="20" Horizon="left" Vertical="center" Vector="horizon" CharSpace="1" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">文字間隔指定1</Label>
    <!-- (4)label4 -->

    <Square Width="50" Height="5" Y="10" LineColor="14,0,176" LineStyle="Solid"/>

    <Label Name="label4" Width="50" Height="5" Y="10" Horizon="left" Vertical="center" Vector="horizon" CharSpace="5" Font="MSGothic" FontStyle="PLAIN" Narrow="horizon">文字間隔指定5</Label>
</Layout>

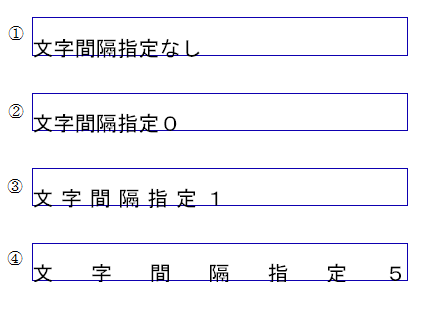

生成されるPDF （『<biz-Stream_home>/sample/xml/Label/LabelSample5.pdf 』）

①label1： CharSpace 指定なし（"0"指定と同内容）
②label2： CharSpace = "0"
③label3： CharSpace = "1"
④label4： CharSpace = "5"
